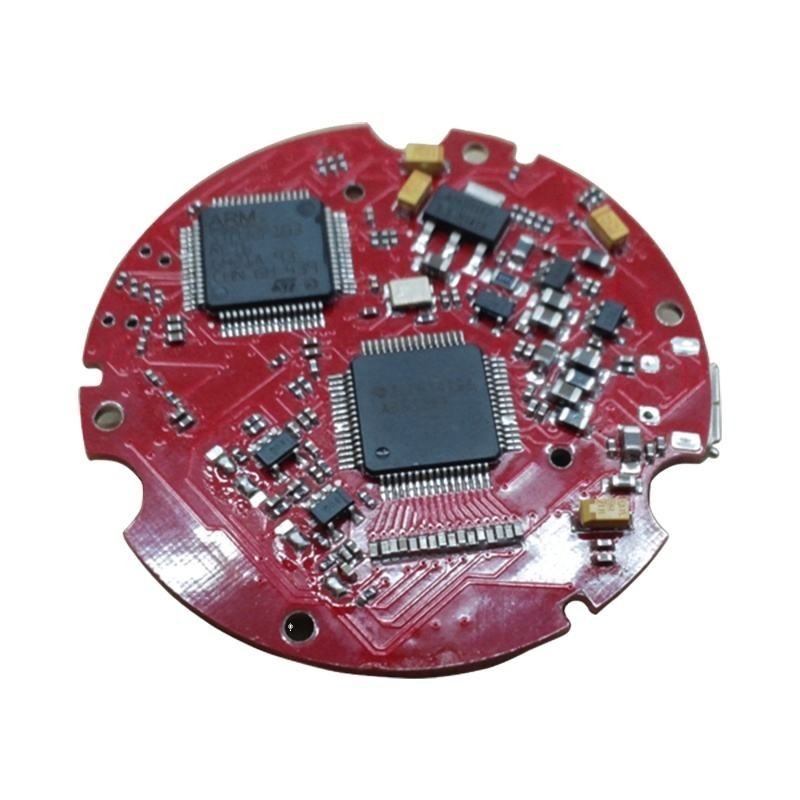

中国製 LED アルミ PCB プリント回路板 照明 PCBA 組立

アルミニウムPCB

アルミニウムPCBまたはアルミニウム印刷回路板は,伝統的なガラス繊維またはエポキシ基板の代わりにアルミニウム基板を使用するPCBの一種である.アルミニウム の 使用 は 幾つ か の 利点 が あり ます熱をより良く散布し,機械的な強度が向上し,重量が減るなど

アルミPCBは,LED照明,電源,自動車電子機器,高電力産業機器などの熱管理が重要なアプリケーションで一般的に使用されています.アルミニウムの 高熱伝導性は,より効果的に熱を散らすのに役立ちます電子部品の信頼性と性能を向上させる.

アルミニウムPCBの製造プロセスは,伝統的なPCBと同じだが,アルミニウム基板に対応するいくつかの変更がある.銅 の 痕跡 を アルミニウム 基板 に 結合 する ため に 特殊 な 技術 が 用い られ ます電気伝導性と熱性能を保証する.

全体的に,アルミニウムPCBは,高効率の熱散と困難な環境での信頼性の高い性能を必要とするアプリケーションで人気があります.

LED アルミニウムPCB組

LEDアルミPCB組み立ては,LED部品をアルミ印刷回路板 (PCB) に組み立てるプロセスを指します.このプロセスは,LEDチップ,レジスタ,コンデンサー機能的なLED照明モジュールを作成するために,アルミPCBに他の電子部品を配置します.

LED部品をアルミニウムPCBに組み込むには,LEDが動作中に熱を生成できるため,熱管理に注意を払う必要があります.アルミニウムの 高熱伝導性は,この熱を散らすのに役立ちますLEDモジュールの長寿を保証する.

アルミPCB に LED 部品 の 正確 な 配置 と 溶接 を 確保 する ため に,組み立て 過程 に 専門 的 な 機器 や 技術 が よく 用い られ ます.組み立てられたLEDモジュールの機能性と信頼性を検証するための品質管理措置が実施されていること.

LEDアルミPCB組成は,LED電球,LEDストライプ,LEDパネルを含む様々な照明アプリケーションで一般的に使用されています.LED の 組み立て に アルミ PCB を 使う こと は,熱 の 散乱 を 改善 する こと に 役立ち ますLEDの寿命を延長し,照明製品の全体的な性能を向上させる.

単面PCB

Incoming material detection => PCB side A screen printing solder paste (spot patch glue) => patch => drying (curing) => reflow welding => cleaning => plug-in => wave soldering => cleaning => detection => repair

シングルパネルとも呼ばれます. ワイヤーは片側しか見えないので,このPCBパネルをシングルパネルと呼びます.

2面PCB検定は最も一般的なプロセスです 同時にロージンプロセス,OSPプロセス,ゴールドプラチングプロセス,ゴールドプラチング,シルバープラチング これらのプロセス双面板にも適用されます.

単面PCBSMT

SMTの基本プロセスの要素には:スクリーンプリント (または配送),マウント (固化),リフロー溶接,清掃,テスト,修理

1スクリーンプリント:その機能は,部品の溶接を準備するために,PCBパッドに溶接ペーストを漏れさせたり,粘着剤を貼ったりすることです.使用する機器はスクリーンプリンター (スクリーンプリンター)SMTラインの前端に位置する.

2配送:それはPCBボードの固定位置に粘着剤を落として,その主な役割はPCBボードに部品を固定することです.使用する機器は配送マシンです.SMT生産ラインの前端または試験装置の後ろに位置する.

3. 設置: その機能は,PCBの固定位置に表面組成部品を正確にインストールすることです. 使用する機器はSMTマシンです.SMT生産ラインのスクリーンプリンタの後ろに位置する.

4硬化:その役割は,表面組成部品とPCBボードがしっかりと結合するように,パッチの粘着剤を溶かすことです.使用する機器は硬化炉です.SMTラインのSMTマシンの後ろに位置する.
