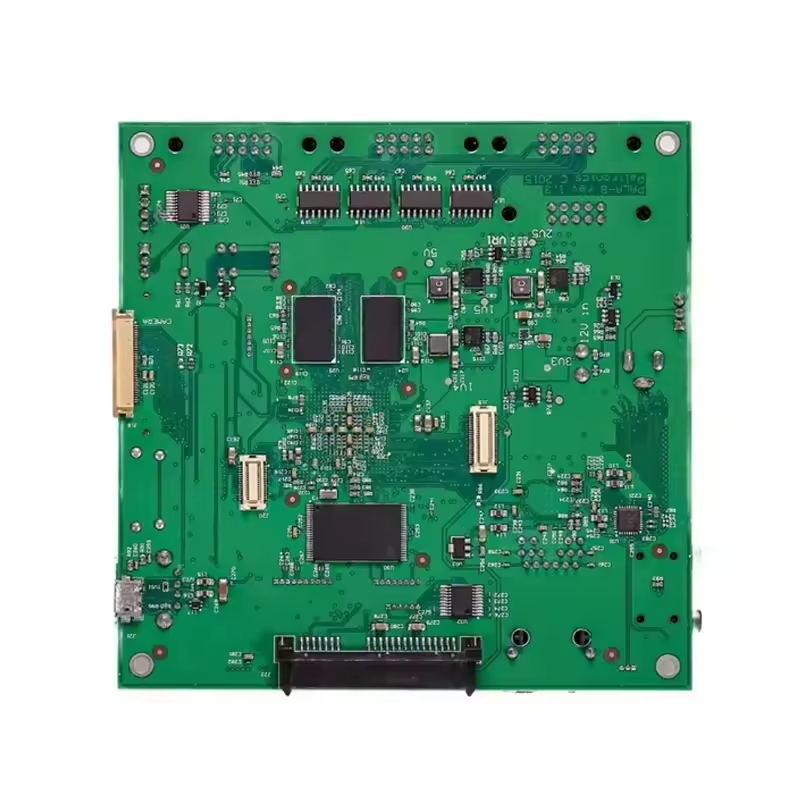

Surface Mount Populated PCB Assembly Large Volume PCBA Contract Manufacturer

表面マウント 混ざったPCB組 大量PCBA契約製造者

  • ハイライト

    大量PCBA契約メーカー

    ,

    PCBA契約メーカー

    ,

    表面マウントで埋められたPCB組

  • Base Material
    FR4, Aluminium, TG, Rogers, CEM-1
  • 板の厚さ
    1.6mm、0.5~3.2mm、0.2-3.0mm、0.3~2.5mm、2.0mm
  • Application
    Electronics Device, Consumer Electronics, Electronical Products, Industrial, And So On
  • Solder Mask Color
    Green/black/white/red/blue Etc., Customized
  • サービス
    ワンストップ サービス、PCB&PCBA、ODMおよびOEM
  • タイプ
    カスタマイズ可能な、電子板、電子PCBアセンブリ、警報PCB板
  • Color
    Green, Customized Color, Blue On Your Request
  • Surface Finishing
    HASL, OSP, ENIG, HASL Lead Free, Immersion Gold
  • Place of Origin
    CHINA
  • ブランド名
    XHT
  • 証明
    ISO、IATF16949、RoSH
  • Model Number
    XHT Volume PCB Assembly-22
  • 最小注文数量
    MOQ は ない
  • 価格
    US$ 0.1-1/Pcs
  • パッケージの詳細
    泡袋付きの箱
  • Delivery Time
    5-8 work days
  • Payment Terms
    T/T, Western Union, MoneyGram
  • 供給の能力
    600000+ PCS/口

表面マウント 混ざったPCB組 大量PCBA契約製造者

表面マウント 混ざったPCB組 大量PCBA契約製造者



表面マウントで埋められたPCB組

表面マウントPCB組立とは,電子部品,特に表面マウントデバイス (SMD) を印刷回路板 (PCB) に組み立てるプロセスを指す.このプロセスは,完全に組み立てられた電子回路を作成するためにPCBに表面マウントコンポーネントを配置し溶接することを含む.

表面マウントで満たされたPCB組成は,通常,自動ピック・アンド・プレイスマシンを使用して,PCBに表面マウント部品を正確に配置する.部品が配置されると,PCBはリフロー溶接プロセスを受けます部品が制御された加熱過程で板に溶接される場合.

表面に装着されたPCBの組立プロセスは,部品が正確に配置され,溶接されることを確保するために,精度と細部への注意が必要です.製造された部品が品質と信頼性の基準を満たしていること組み立て後,詰め込まれたPCBは,組み立てられた部品の機能性と整合性を検証するために検査とテストを受けることが多い.

電子製品の製造における重要なステップです 電子製品には機能的な電子回路を作成するためにPCBに表面マウントコンポーネントを組み立てることを伴うため.





多層回路板の利点



1電子製品の容量が小さくなりつつあり,PCB回路板の機能もより高い要求を提出,多層回路板の需要も増加しています.



2, 多層PCB回路板の敷設ラインの選択は便利であり,敷設ラインの長さは大幅に短縮され,電子部品間の敷設ラインは減少します.データ信号の伝送速度も改善します.



3. 高周波回路では,信号線が地面に突入した後,地面に対する安定した低性能阻力があります.電源回路の特性インピーダンスは大きく減少します重要な傍受効果があります






材料 CEM-1,CEM-3,FR-4,アルミ,ロジャース,高Tgなど
板の厚さ 量産: 394ミリ (10ミリ) サンプル: 17.5ミリ
表面仕上げ HASL,OSP,浸透金/銀/チンの,ENIG,ゴールドフィンガー
PCB パネルの最大サイズ 1150mm × 560mm
1〜64L
穴の最小サイズ メカニカルドリル: 6ミリ ((0.15mm) レーザードリル: 3ミリ ((0.075mm)
PCBAQC X線,AOIテスト,機能テスト,QC,QA,QE
特別手続き 埋められた穴,盲目の穴,埋め込まれた抵抗,埋め込まれた容量,部分ハイブリッド,部分高密度,バックドリリング,阻力要求,抵抗制御
私たちのサービス PCB製造,部品の調達,SMT/DIPPCBA組立,ラインと機能テスト,設置,OEMサービス
サンフォリ化 埋め込み ブラインド 混合圧 組み込み抵抗 組み込み容量 局所混合圧 局所高密度 バックドリル 阻害制御
SMT 能力 BGA 01005 日あたり7億ポイント
DIP 容量 0.500万ポイント/日
証明書 RoHS/ISO9001/TS16949/UL/ISO14001/ISO13485

わたしたち の 利点

1プログラムと機能テストとパッケージは無料です

2高品質:IPC-A-610E標準,Eテスト,X線,AOIテスト,QC,100%機能テスト

3専門サービス:PCB/FPC/アルミニウム製造,SMT,DIP,コンポーネント調達,OEM 21年の経験.

4認証: UL,94v-0,CE,SGS,FCC,RoHS,ISO9001,ISO14001,IATF16949





低~中~大容量PCB組成 有名なメーカー



2004年に設立された当社の会社は,EMS業界で信頼される名前になりました. 戦略的に広東省のフイ州に位置し, 繁忙な深?? のハブに近い.

広さは2万平方メートルです 各部門の様々な顧客に 対応できる設備を備えています消費電子機器から医療機器,自動車部品,工業機器,電力システム,新しいエネルギーソリューション,通信機器まで

私たちの包括的なEMS/ODM/OEMサービス電子システム設計,プロトタイプ開発,PCB製造,組み立て,厳格なテストを含む最高の品質,競争力のある価格,そして時間どおりの配達を保証します


強力な電子部品のサプライチェーンがあり 競争力のある価格を 提供できます


完全に実行しましたMES (製造実行システム)原材料の受領をカバーするSMT表面の固定DIPプラグインと厳格な製品機能テストです

このシステムは,生産中に異常な状況が発生した場合のリアルタイムモニタリングとデータ追跡を可能にし,製品の完整性と完全なプロセス追跡性を保証します.

600万点の月間生産能力は 最高品質と間に合う配達を保証します

サービス

我々は,私たちの顧客のユニークなニーズを満たすために包括的なEMSソリューションを提供することに特化した.



提供しているサービスの一覧です

1電子部品の供給
2.PCB製造
3-PCB組成について
4ボックスビル

強力な電子部品のサプライチェーンがあり 競争力のある価格を 提供できます


表面マウント 混ざったPCB組 大量PCBA契約製造者 0表面マウント 混ざったPCB組 大量PCBA契約製造者 1表面マウント 混ざったPCB組 大量PCBA契約製造者 2表面マウント 混ざったPCB組 大量PCBA契約製造者 3表面マウント 混ざったPCB組 大量PCBA契約製造者 4

Q&A

Q:サンプルを提供できますか?

A: はい,私たちは量産前にあなたのテストのためにカスタムサンプルすることができます.

Q: どれくらいの時間私はゲルバー,BOMとテスト手順を送信した後,引用を得ることができますか?

A:PCBの報表は6時間以内に,PCBAの報表は24時間以内に.

Q:私のPCBA生産のプロセスをどのように知ることができますか?

A:PCBの生産と部品の購入には7~10日,PCBの組み立てとテストには10日です.

Q. 私のデザインは安全ですか?

あなたのファイルは Kerongdaが所有している間 完全に安全で保管されます ファイルは第三者と共有されることはありません デザインファイルにアクセスできるのは私たちの同僚だけですお前の所有物だからお客様は,お客様の要求と書面による承認に従って,これらのファイルの処分を制御します.

Q. 保証は?

保証期間は2年です
