12 Layer PCB Board Aerospace Research Projects Electronics PCBA Assembled Circuit Board

12層PCB板 航空宇宙研究プロジェクト エレクトロニクス PCBA組立回路板

  • ハイライト

    12の層PCB板

    ,

    航空宇宙 電子機器 PCBA

  • 基礎材料
    FR4 /aluminum/ceramic CEM1
  • 1-32の層(堅屈曲PCBを含みなさい)
  • 板の厚さ
    カスタマイズ
  • 銅の厚さ
    カスタマイズ
  • 穴の大きさ
    カスタマイズ
  • 線幅の最小限
    カスタマイズ
  • テスト サービス
    AOI X線機能検査
  • 表面加工
    HASL OSP IMS IMT ENIG
  • 起源の場所
    中国
  • ブランド名
    XHT
  • 証明
    CE,RoHs,UL,FCC,ISO
  • モデル番号
    XHT-C58
  • Minimum Order Quantity
    0
  • 価格
    USD0.1-100/PCS
  • パッケージの詳細
    緑のエネルギー 茶色の包装 環境に優しい包装
  • 受渡し時間
    5~8営業日
  • 支払条件
    L/C,T/T
  • 供給の能力
    5000

12層PCB板 航空宇宙研究プロジェクト エレクトロニクス PCBA組立回路板

製品について

電子機器の性能,安定性,耐久性に対する要求が高まっている.私たちは特にこの12層PCB (プリント回路板) を導入しました 産業用アプリケーションのために設計され,そのサポートアセンブリサービス - PCBA (PCBアセンブリ)先進的な材料と技術で製造されたこの製品は,幅広い分野における最も厳しいアプリケーション要件を満たすために設計されています.自動制御から複雑なデータ処理へ.

主要な特徴

多層設計

12つの独立した導電層から構成され,それぞれが2つの層で隔離材料で隔離されている.複数の内部接続ポイント (ビアス) が設定され,異なる層間の電気接続を達成できる.

高密度ケーブル

よりコンパクトな設計スキームをサポートするために,より小さなライン幅と距離を容認し,限られたスペースでより多くの機能を統合することが可能になります.

優れた信号完整性

特に高周波信号の処理に適しており,先進的なラミネーション技術とインピーダンスの制御方法を使用して,信号衰弱とクロスストック問題を効果的に軽減します.

強い機械的強度

高品質の基板で作られていて 優れた電気性能だけでなく 物理的な耐久性も高い.




応用シナリオ

  • 通信インフラストラクチャ建設
  • データセンターとクラウドコンピューティングプラットフォーム
  • 産業自動化制御システム
  • 医療画像診断機器
  • 航空宇宙研究プロジェクト
  • 新エネルギー車両の動力系
PCBの技術仕様
層数
1-58 層
注文量
月5~10万個
板の形
円形,四角形,スロット,切断,複雑,不規則
板の種類
硬い 柔軟 硬くて柔軟
板材
FR-4エポキシガラス,FR-4高Tg,Rohs対応,アルミ,ロジャーズなど
板 切る
切断,Vスコア,タブルーティング
板の厚さ
0.2-7.0mm,フレックス 0.01-0.25mm
銅の重量
1.01 について52 オンス
溶接マスク
双面緑色 LPI,赤,白,黄色,青,黒もサポート
シルクスクリーン 線幅最小
0.003'または0.15mm
掘削孔直径
0.01'",0.25mm または 10mils
表面塗装
HASL,ニッケル,ENIG,インマージンチーン,インマージンシルバー,OSPなど
板の厚さの許容量
±10%
銅の重量許容量
±0.25オンス
最小スロット幅
0.12'',3.0mm,または120mils
Vスコア深さ
板の厚さの20〜25%
動作温度
-40°C ~ 105°C
証明書
ISO9001/ISO14001/CE/ROHS
デザイン ファイル 形式
ゲルバー RS-274,274D,イーグルとAutoCADのDXF,DWG
供給能力
10000000 パーツ/月
パッケージの詳細
バキューム,ESD,カートン
PCBAの技術仕様




SMT
位置精度:20mm
部品のサイズ:0.4×0.2mm ((01005) ¥130×79mm,Flip-CHIP,QFP,BGA,POP
部品の最大高さ:25mm
最大PCBサイズ:680×500mm
PCB の最小サイズ:制限なし
PCBの厚さ:0.3から6mm
PCB 重量:3kg



ウォーブソルダー
最大PCB幅:450mm
PCB 幅最小限:制限なし
部品の高さ:上 120mm/ボット 15mm


スウェットソルダー
金属類:部品,全部品,インレイ,バイステップ
金属材料:銅,アルミニウム
表面塗装:塗装 Au,塗装スライバー,塗装 Sn


プレスフィット
空気膀?? 率:20%未満
圧力範囲:0〜50KN
最大PCBサイズ800×600mm
テスト
ICT,探査機飛行,燃焼,機能テスト,温度サイクル

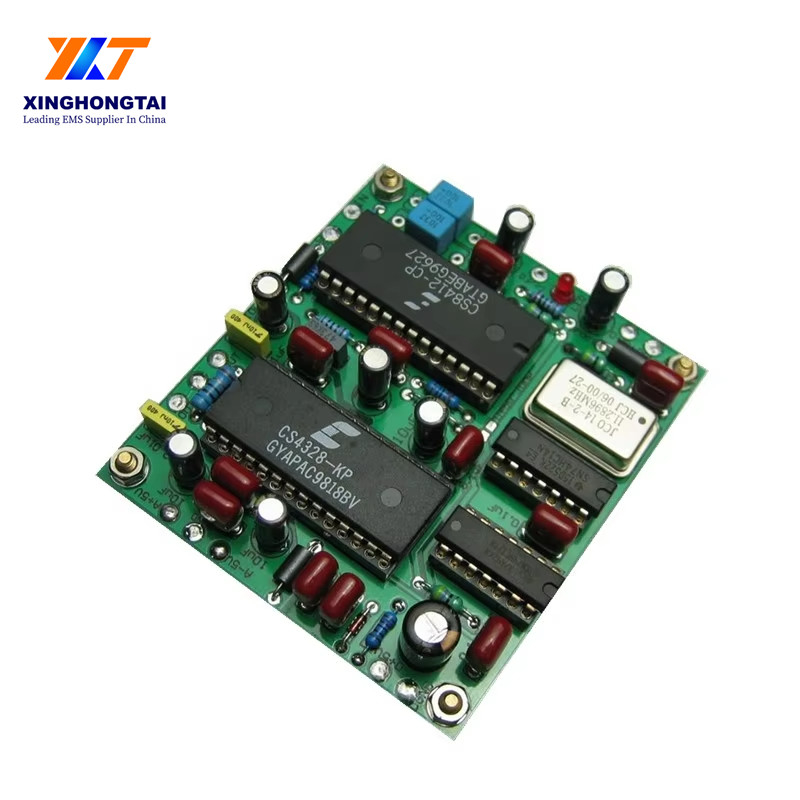

12層PCB板 航空宇宙研究プロジェクト エレクトロニクス PCBA組立回路板 0

商品のパッケージ:

EMS PCB組成製品は,安全に抗静的袋に包装され,保護用泡入りの頑丈な紙箱に入れます.

輸送:

EMS PCB 組み立て製品については,世界中に送料を提供しています. 送料オプションには,標準,急送,および急送が含まれます.チェックアウトプロセス中に顧客は,彼らの好みの配送方法を選択することができます.

すべての出荷が追跡され 商品が出荷されたら 追跡番号が顧客に送られます送料は,チェックアウト時に目的地と選択された送料方法に基づいて計算されます..

FAQ:

Q1:どんなサービスですか?
XHT:PCB設計,ソフトウェア開発,PCB組み立て,封筒設計,模具製造,プラスチック注射,完成品組み立て,機能テストを含むターンキーソリューションを提供しています.
Q2: あなたのPCB/PCBAサービスの主な製品は何ですか?
XHT: 私たちのPCB/PCBAサービスは主に産業制御,家電主板,自動車電子機器,消費者電子機器,医療機器,銀行機器を含む産業向けですスマートホームなど
Q3:XHTは工場か貿易会社ですか?
XHT: XHTは20年の経験のあるプロ契約メーカーで,ターンキーPCB組立と電子機器製造サービスを提供しています.
Q4:生産中に品質を検査できますか?
XHT: はい,私たちは,隠すべき何もなく,すべての生産プロセスについてオープンで透明です.お客様は,私たちの生産プロセスを検査し,内部でチェックを歓迎します.
Q5: 情報の提供を第三者に許可しないようにするにはどうすればいいですか?
XHT: 顧客側での現地法による NDA 効果に署名し,顧客のデータを高度な機密レベルに保ちると約束します.
Q6: 申し出をするにはどんなファイルが必要ですか?
XHT: OEM PCBA プロジェクトでは,Gerber データ/ファイルと関連する技術要件の表示,およびそれらが存在する場合の特殊要件を提示してください.機能リストを入力してくださいエンジニアのチームが 作業できるように
Q7: 標準的な配達期間は?
XHT: EXW,FCA,FOB,DDUなどの配送条件は,各オートに基づいて提供されています.
Q8:PCBAのオートにはどのくらいかかりますか?
XHT: プロジェクトの複雑さ次第です 通常は1〜2週間で エンジニアが評価できます
Q9:最低注文量 (MOQ) の要件はありますか?
XHT: MOQ 要求はありません 試作品から大量生産まで サポートできます

予算を節約し,あなたのニーズを満たすソリューションを提供できるように,FAQに関するあなたの要求をここにクリックしてください!

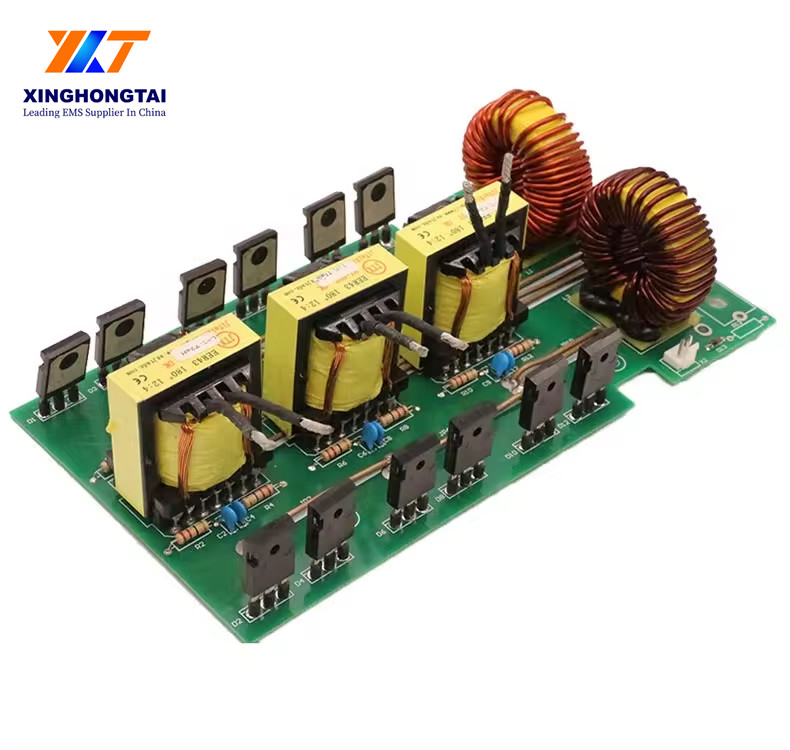

12層PCB板 航空宇宙研究プロジェクト エレクトロニクス PCBA組立回路板 1

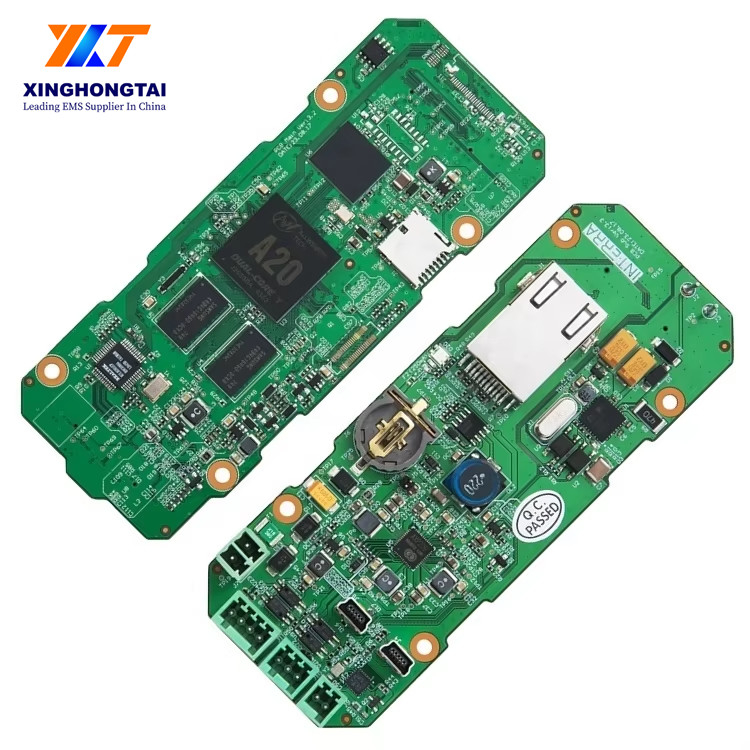

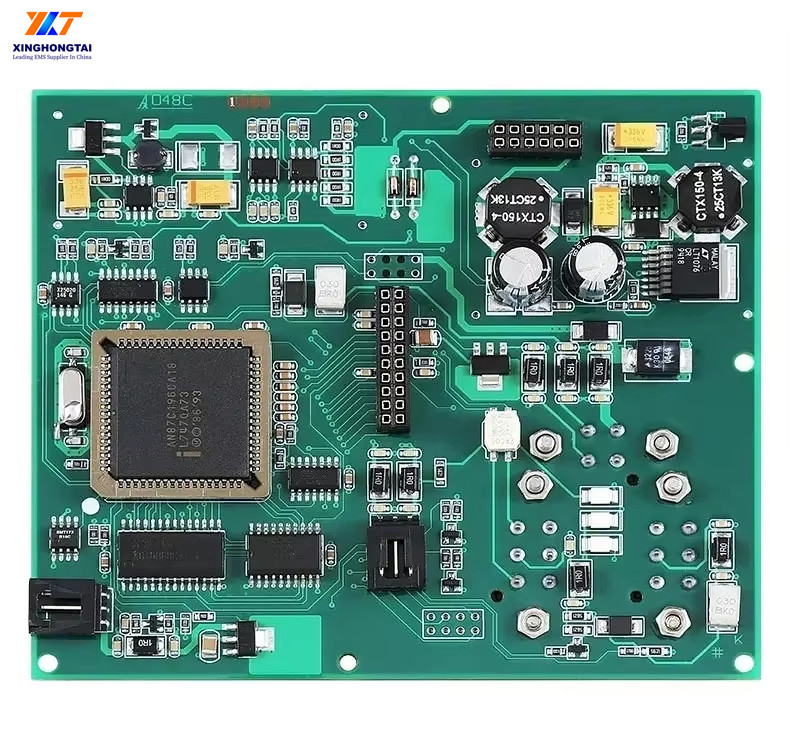

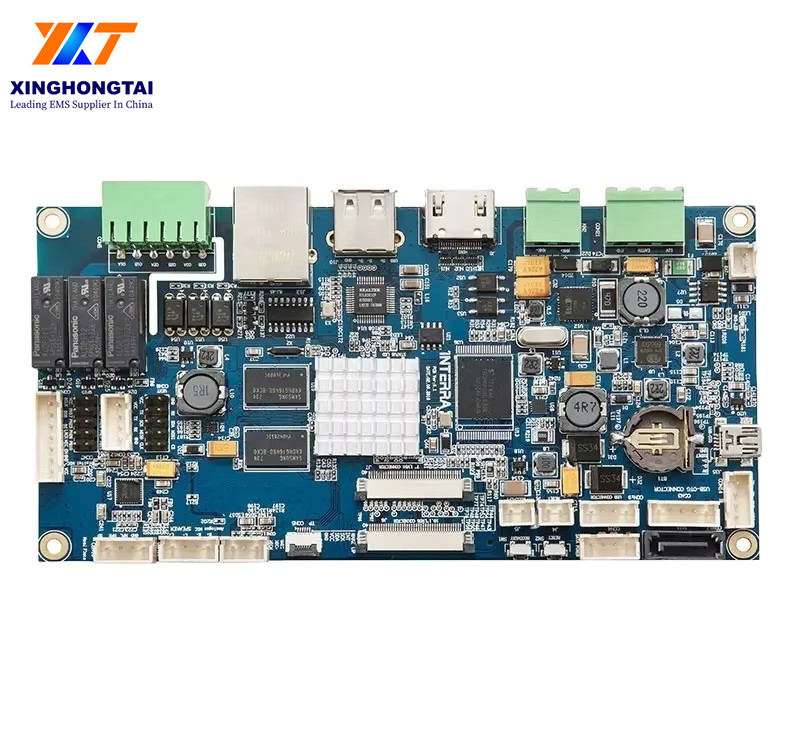

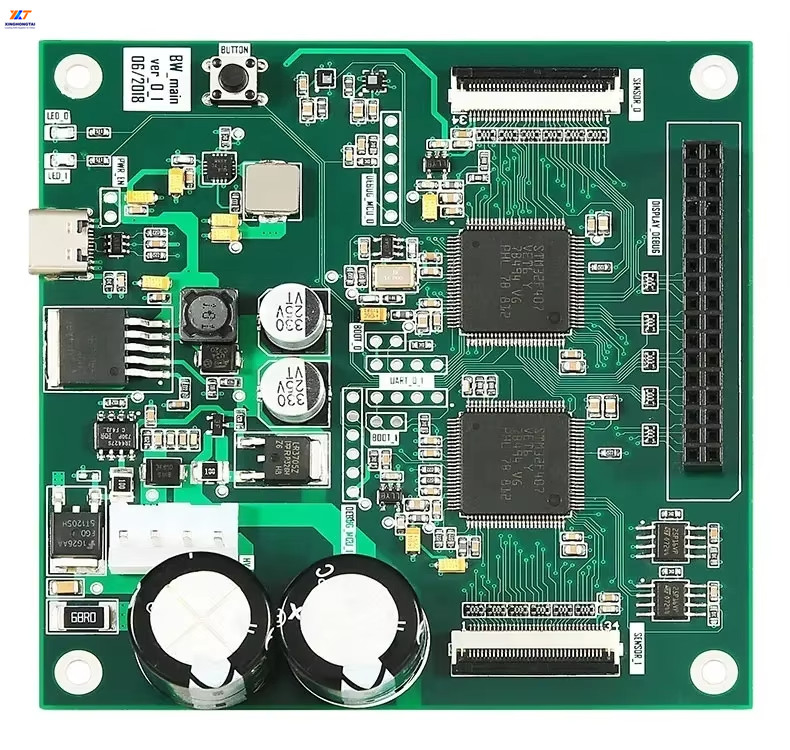

12層PCB板 航空宇宙研究プロジェクト エレクトロニクス PCBA組立回路板 212層PCB板 航空宇宙研究プロジェクト エレクトロニクス PCBA組立回路板 312層PCB板 航空宇宙研究プロジェクト エレクトロニクス PCBA組立回路板 412層PCB板 航空宇宙研究プロジェクト エレクトロニクス PCBA組立回路板 5
