ハイライト
8 層 硬・柔らかいPCB組成
,ターンキーサービスPCB組立
,高層fpc回路板
-

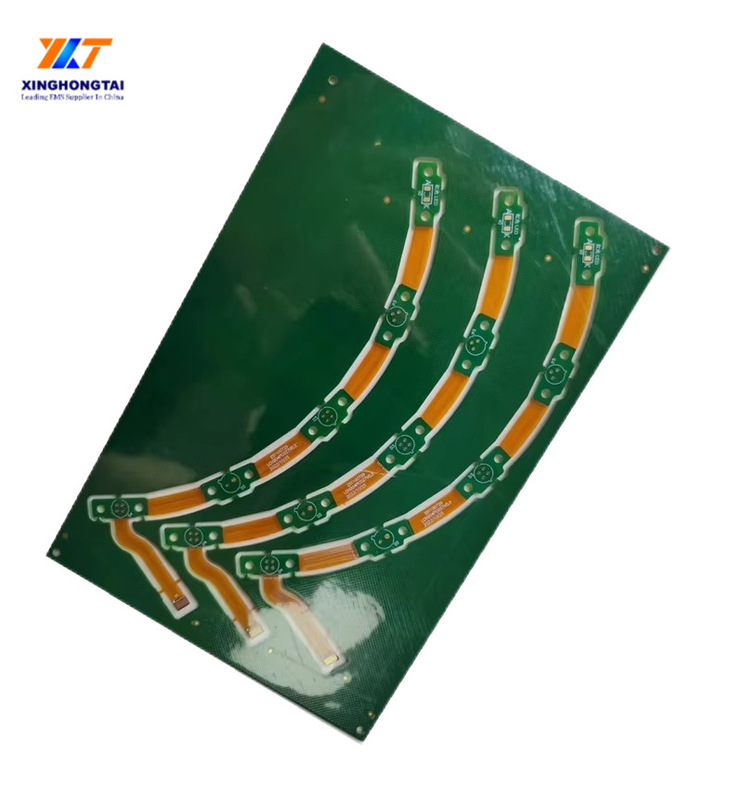

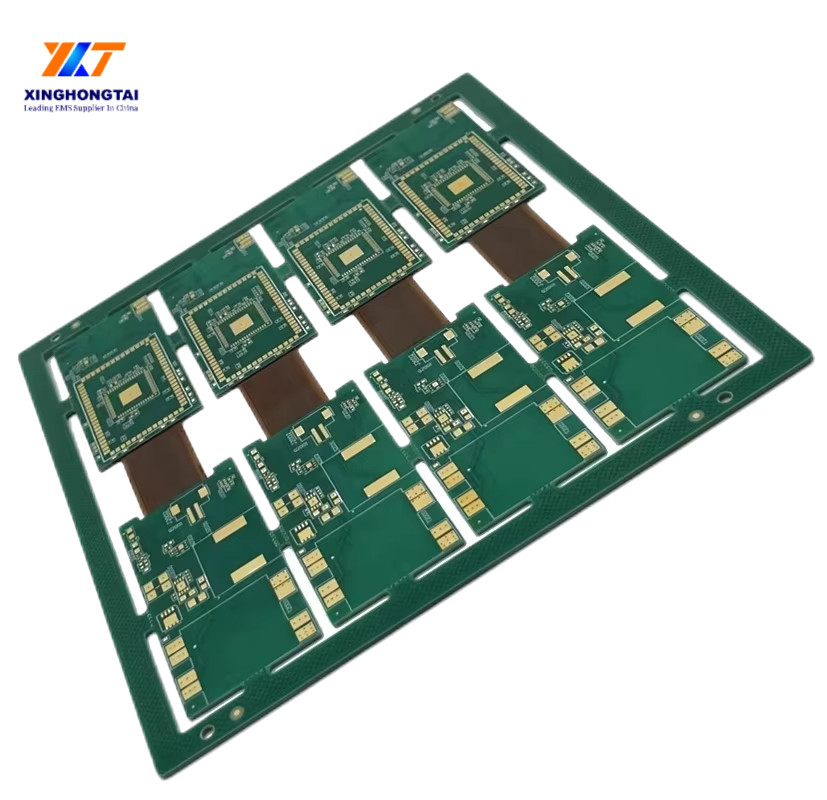

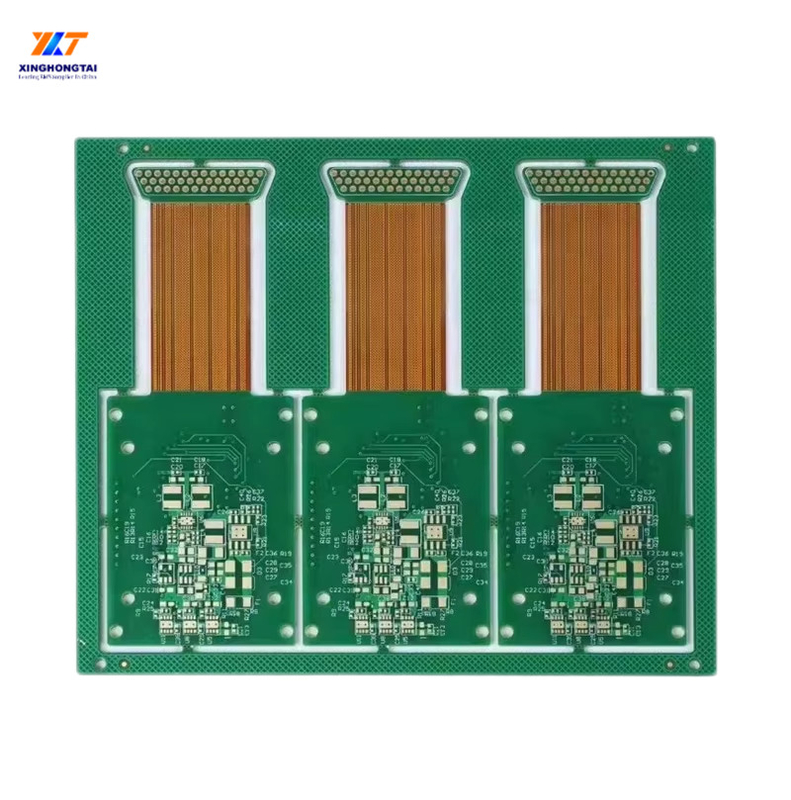

製品名リジッドフレックス基板
-
基礎材料FR4/ROGERS/アルミ/高Tg
-
板の厚さ0.23mm
-
タイプ多層PCB
-
穴の大きさ0.015mm
-
表面仕上げ浸水金
-

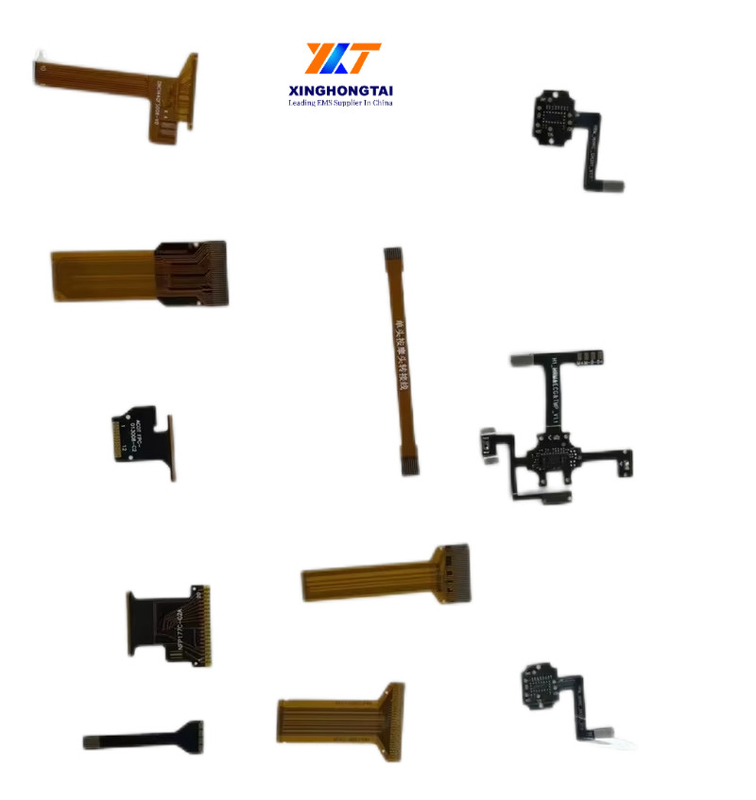

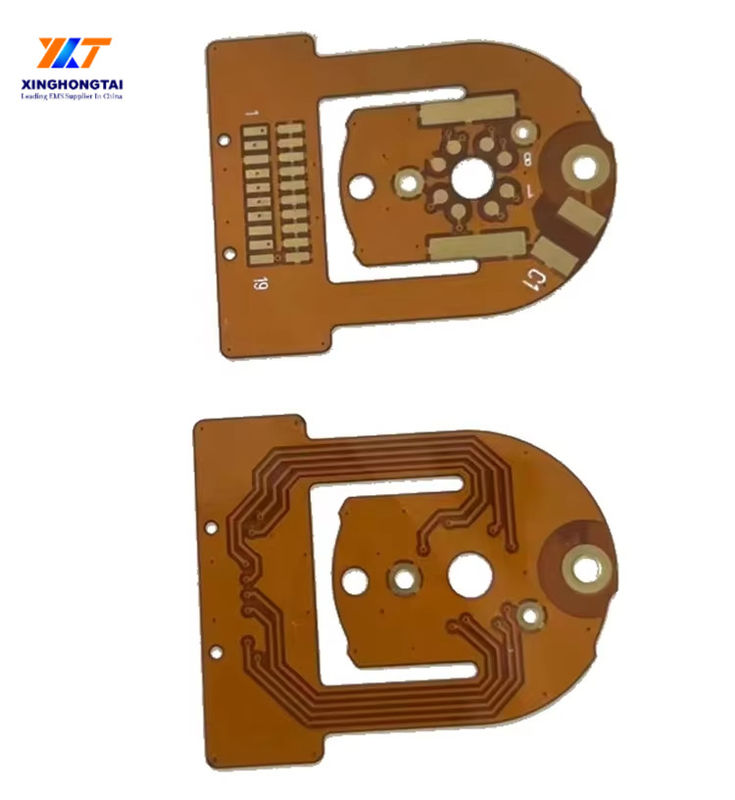

使用高層fpc回路板
-
溶接マスクの色青 緑 赤 黒 白 など
-
起源の場所中国
-
ブランド名XHT
-
証明CE,RoHs,UL,FCC,ISO
-
モデル番号XHTFL02
-
Minimum Order Quantity0
-
価格USD0.1-100/PCS
-
パッケージの詳細緑のエネルギー 茶色の包装 環境に優しい包装
-
受渡し時間5~8営業日
-
支払条件L/C,T/T
-
供給の能力5000
ターンキーサービス Pcb 8層 頑丈・柔軟 PCB 組立 高層 fpc回路板
XHT ワンストップPCBPCBA製造は,顧客に便利性,効率性,および1つのサプライヤーで PCBとPCBAの製造プロセスを完了するための統合アプローチを提供することを目指しています.コミュニケーションと調整コストを削減し,プロジェクトの実行効率を向上させるXHTのワンストップPCBPCBA製造を選択することで,顧客は,製品開発と市場投入に集中し,流暢な製造プロセスを確保し,高品質で信頼性の高い,費用対効果の高いPCBA製品.
わたしたち は だれ です か
XHTは,高信頼性,多層,複雑なボードの製造のためのオールインワンソリューションプロバイダーです. 私たちのPCBAサービスは,サプライチェーン管理,組み立て,テスト&検査,再加工,そしてNPI (新製品導入)2004年以来,PCBとPCBAの供給における当社の経験の組み合わせは,有機基板と先進的なパッケージングを含む小型化ソリューションのための堅牢な基盤として機能しています.
わたしたち の 活動
経験豊富なチームと 最先端の技術と 先進的なプロセスにより 革新的な完全なソリューションを 提供できますグローバルネットワークのサプライチェーンでコスト効率を保ちながら私たちは"できる"という姿勢と 異質なエンジニアリングアプローチで 運営しています 製造業者にとって 多社の業務に頼る必要はなくなりましたデザインと製造の段階を通して 共通の設計規則は 標準製品に対する妥協を最小限に抑えます革新的なものを開発することができます.
納期
プロトタイプからボリュームまでのすべての注文要件を満たす
タイミングで,いつも
品質保証
ISO,IATF,UL規格,オンラインSPI,AOI,X線検査機器に準拠し,製品配送の合格率は99.5%
プロチーム
専門家スタックアップチームと 40以上の高精度CAM編集チームです. 我々は経験だけでなく,高度に資格を持っています.
スピードレスポンスのサービス
我々はあなたの問い合わせに答え,12時間以内に引上げを共有します.
|
ポイント
|
多層 PCB 高密度回路板
|
|
層数
|
1〜30層
|
|
材料
|
FR4 ((高Tg,ハロゲンフリー,高周波),CEM1,CEM3,BT,Al基マテラルなど.
提供者:SY,KB,ITEQ,Isola,Nelco,ロジャーズ,グランス,ミツーイ
|
|
マックスパネルサイズ
|
32±20 ((800mm±508mm)
|
|
ミニ幅/スペース (ミニ)
|
4ml/4ml
|
|
最大銅重量
|
内部層のために140um ((4oz)
175um ((5oz) 外層用
|
|
機械の掘削機の最小サイズ
|
0.2mm ((8mil)
|
|
穴を抜いて
|
盲目/埋葬/プラグ
|
|
完成板の厚さ
|
0.20-6.0mm
|
|
許容性
|
内層から内層への登録:±3ml
穴の位置の精度:±2ミリ
薄められたスロット許容量:±3ml
PTH 直径の許容量:±3ml
NPTH 直径の許容量:±2ml
PTH穴の銅厚さ: 0.4-2ミリ
画像対画像容量:±3ミリ
エッチングの許容度:±1ml
溶接マスクの登録許容量: ±2mil
完成板: 厚さ<=1.0mm: +/-0.1mm
厚さ>0.1mm:+/-10%
ラインラインルーター: +/-0.1mm
概要スコア: +/-0.2mm
|
|
溶接マスクの色
|
緑,黒,青,赤,白など
|
|
表面圧縮
|
HASL,HASL鉛無,OSP,浸水金,浸水チ,浸水スライバー,フラッシュゴールド,選択金塗装 (最大120uまでの金厚さ),ゴールドフィギュア,炭素プリント,ピラベマスク
|
|
溶接溶接の硬さ
|
>=6H
|
|
概要 完成
|
CNC,V-CUT,パンシング
|
|
ローンの剥離強度
|
≥61B/インチ
|
|
ウォープとトルプ
|
≤0.7%
|
印刷回路板 (PCBA) の 組み立て の 特徴
|
一般的な能力 |
表面マウント技術 |
| ピン・スルー・ホール | |
| ボールグリッド配列 | |
| 機能,飛行探査機,境界スキャン,回路内試験 | |
| 燃え尽きる | |
| 合致型コーティング | |
| RTVエンカプスレーション | |
| 柔軟な回路 | |
|
設備 |
自動化 スクリーン印刷 |
| AOI 自動光学検査 | |
| コンベクションリフローオーブン | |
| 一般製品 鉛造り | |
| Juki ピック・アンド・プレイス 機器 | |
| 波溶接 (RoHSと鉛) | |
| インライン・バッチ・ウォッチャー | |
| イオン汚染検査機 | |
| 3DX線 | |
| RoHS XRF 解析器 | |
| メタル溶接所 | |
| アジレント 3070 ICT | |
| アクロジック飛行探査機 | |
| 熱電池環境室 | |
| 乾燥器室 | |
| 配送オーブン | |
| 自動化ボード処理者 | |
| パネルを外す装置 | |
|
印刷回路板の組み立て |
ボールグリッド配列 |
| 清潔 な 流体 システム と 清潔 な 流体 システム は | |
| 硬い,柔軟,硬い/柔軟 | |
| シングル&ダブルサイド | |
| 01005まで位置付け | |
| パッケージのサイズ | |
| FBGA | |
| LGA | |
| QFN | |
| メタル・コア 隔熱 | |
| 混合技術 (SMTとスルーホール) | |
| RoHS と 鉛 による プロセス | |
|
組み立て方法 |
自動組み立て |
| 手の挿入 | |
| 手による溶接 | |
| リフロー | |
| 波溶接器 | |
| 提供 さらなる サービス | 合致型コーティング |
| 修理 と 改装 | |
| 長さ | 2 分の2 |
| 最大18インチ | |
| 幅 | 2 分の2 |
| 最大18インチ | |
| 厚さ | ミニ. 031 〜 |
| 最大0.125インチ | |
| 生産期間 (製造) | 標準2週間 |
| 生産量 | 低容量から高容量プロトタイプ |
商品のパッケージ:
EMS PCB組成製品は,防静電袋に安全に包装され,保護用泡の挿入物付きの頑丈な紙箱に入れます.
輸送:
EMS PCB 組み立て製品には,世界中に送料を提供しています. 送料オプションには,標準,急送,および急送が含まれます.チェックアウトプロセス中に顧客は,彼らの好みの配送方法を選択することができます.
すべての出荷が追跡され 商品が出荷されたら 追跡番号が顧客に送られます送料は,チェックアウト時に目的地と選択された送料方法に基づいて計算されます..
FAQ:
Q1:どんなサービスですか?
XHT:PCB設計,ソフトウェア開発,PCB組み立て,封筒設計,模具製造,プラスチック注射,完成品組み立て,機能テストを含むターンキーソリューションを提供しています.
Q2: あなたのPCB/PCBAサービスの主な製品は何ですか?
XHT: 私たちのPCB/PCBAサービスは主に産業制御,家電主板,自動車電子機器,消費者電子機器,医療機器,銀行機器を含む産業向けですスマートホームなど
Q3:XHTは工場か貿易会社ですか?
XHT: XHTは20年の経験のあるプロ契約メーカーで,ターンキーPCB組立と電子機器製造サービスを提供しています.
Q4:生産中に品質を検査できますか?
XHT: はい,私たちは,隠すべき何もなく,すべての生産プロセスについてオープンで透明です.顧客は,私たちの生産プロセスを検査し,内部でチェックすることを歓迎します.
Q5: 情報の提供を第三者に許可しないようにするにはどうすればいいですか?
XHT: 顧客側での現地法による NDA 効果に署名し,顧客のデータを高度な機密レベルに保ちると約束します.
Q6: 申し出をするにはどんなファイルが必要ですか?
XHT: OEM PCBA プロジェクトでは,Gerber データ/ファイルと関連する技術要件の表示,およびそれらが存在する場合の特殊要件を提示してください.機能リストを入力してくださいエンジニアのチームが 作業できるように
Q7: 標準的な配達期間は?
XHT: EXW,FCA,FOB,DDUなどの配送条件は,各オートに基づいて提供されています.
Q8:PCBAのオートにはどのくらいかかりますか?
XHT: プロジェクトの複雑さ次第です 通常は1〜2週間で エンジニアが評価できます
Q9:最低注文量 (MOQ) の要件はありますか?
XHT: MOQ 要求はありません 試作品から大量生産まで サポートできます
予算を節約し,あなたのニーズを満たすソリューションを提供できるように,FAQに関するあなたの要求をここにクリックしてください!
