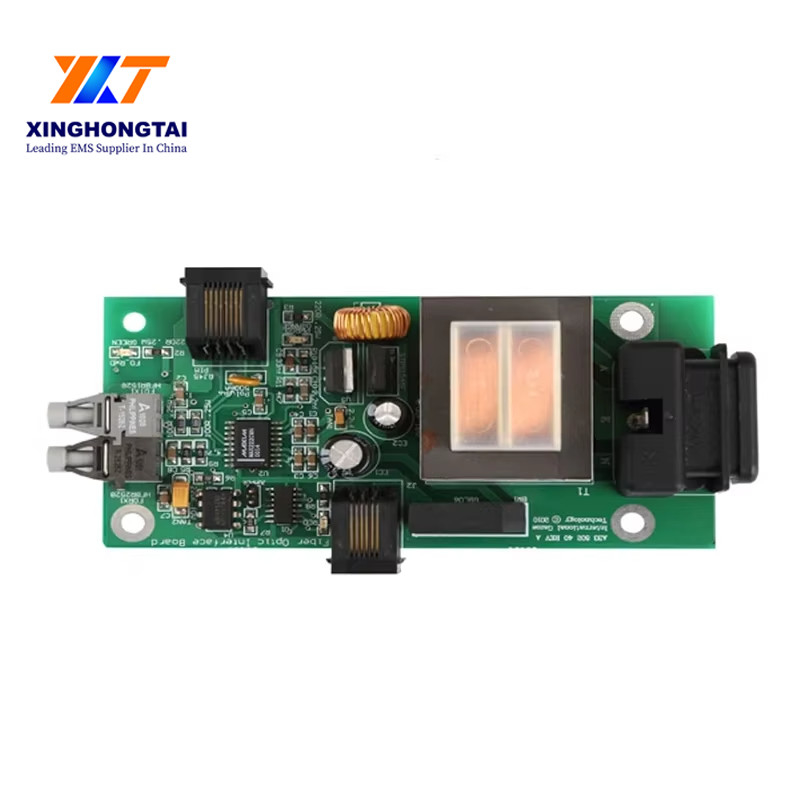

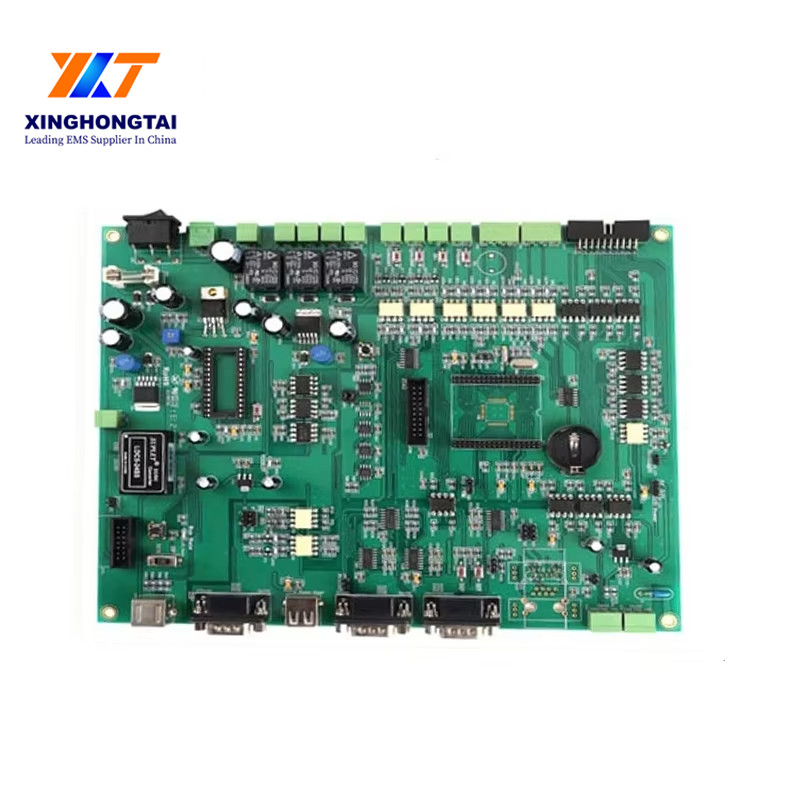

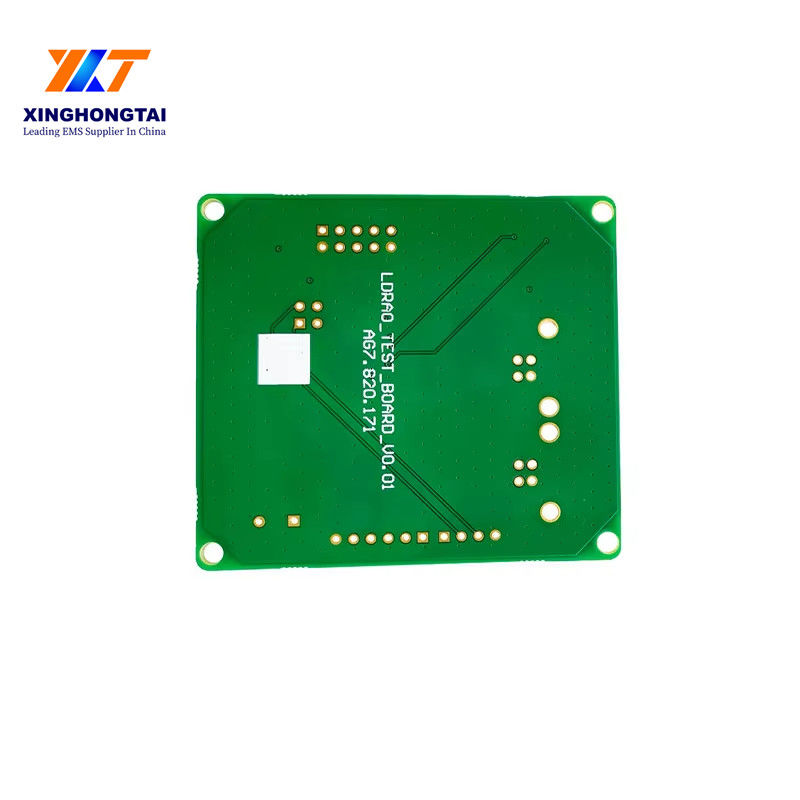

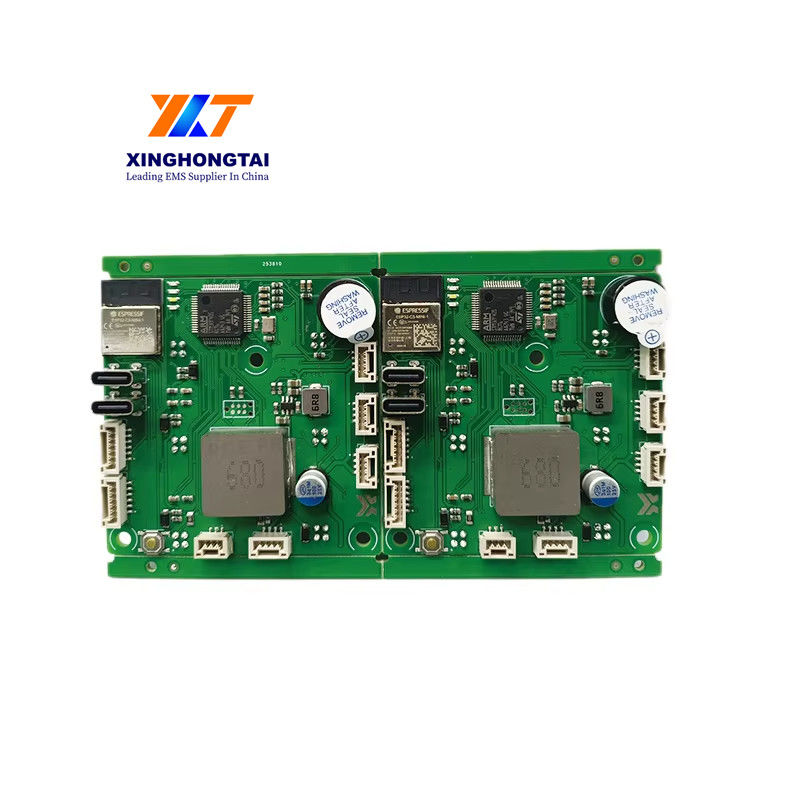

小規模から中規模の生産量 異なるアプリケーションのためのFR4高TgラミネートとSMTのカスタムPCB組立

製品説明:

SMT PCB 組み立てに焦点を当てたカスタム PCB 組み立てサービスの製品概要へようこそ. このサービスは,印刷回路板組み立ての特定の要件を満たすために設計されています.細部に注意を払って高品質な結果を確保する.

私たちのSMTPCB組立サービスには,あなたのニーズを満たす機能の範囲が含まれます. 1 つの重要な仕様は,0.2mmの最小穴サイズ (+/-0.025) です.部品の正確な配置と効率的な組み立てを可能にしますこの精度レベルは,PCBが機能性と信頼性に関する必要な基準を満たしていることを保証します.

テストはPCB組立プロセスの重要な側面であり,当社のサービスはフライングプローブ,ICT (In-Circuit Testing) およびFCT (Functional Circuit Testing) を含む包括的なテストオプションを提供しています.これらの試験方法は,組み立て物における潜在的な問題や欠陥を特定するのに役立ちます.製品がお客様の期待と要求を満たすようにします.

このレベルは,あなたのPCB設計のための十分な伝導性と信号の整合性を提供します.組み立てられたボードの全体的な性能に貢献する.

電子機器業界では 時間が重要であり,そのため SMT PCB 組み立てサービスでは 4 営業日間のリードタイムを誇っています.この迅速なターンオーバー時間は,あなたが迅速に組み立てたPCBを受け取ることを保証しますプロジェクトを不必要な遅延なく進めることができます

さらに,当社のSMT PCB組立サービスには,SMT Dip プロセスへのサポートが含まれます.このサポートは,表面マウント技術 (SMT) とダブルインラインパッケージ (DIP) コンポーネントの間でのシームレスな移行を可能にします.部品の選択と組み立て技術に柔軟性を与える.

結論として,私たちのカスタムPCBアセンブリサービスは,SMTPCBアセンブリに特化した,あなたのPCB製造ニーズのための包括的なソリューションを提供しています..4ミリリットルのトラス幅,4日間のリードタイムとSMTDipプロセスのサポートです 私たちは高品質の信頼性の高いPCB組成 仕様に合わせた.

特徴:

• 製品名:SMTPCB組成
• 穴の最小サイズ: 0.2mm (+/- 0.025)
• 場所: 中国
• 表面処理:ENIG
• カテゴリー:SMTPCB組成
• 列: 1 または 2

技術パラメータ:

応用:

SMTPCB組成製品の製品使用状況とシナリオ:

カスタムPCBアセンブリは,幅広いアプリケーションとシナリオに適した汎用的なソリューションです. HASL LFとソルダーマスクカラーオプションの表面処理で,青,緑,赤,そしてもっとこの製品は様々な産業やプロジェクトに最適です

消費電子機器,自動車システム,医療機器,または工業機器で働いていますか,SMT PCBアセンブリは高品質のパフォーマンスと信頼性を提供します.ENIG 表面処理により PCB の耐久性と導電性が向上します要求の高いアプリケーションで信頼性の高い選択になります

この製品は,SMTPCBA組み立てのために設計されており,精度と効率性を要求するプロジェクトに最適です.OEM材料と開発プロセスは,PCBが特定の要件と基準を満たすことを保証しますカスタムアプリケーションの好ましい選択です.

信頼性の高いPCB組成材を必要としている大企業ですSMT PCB組成製品が 費用対効果の高い高品質なソリューションを提供しますパーソナライズ可能なオプションは,ソルダーマスクのカラー選択を含む,あなたの特定のニーズとブランド要件にPCBを調整することができます.

結論として,SMT PCB組立製品は,幅広い産業とアプリケーションのための汎用的で信頼性の高い選択です. 調整可能性,高品質の属性,異なるシナリオに適性この製品は,カスタムPCB組み立てを必要とするすべてのプロジェクトにとってトップライダーです.

カスタマイズ:

製品カスタマイズサービスカスタムPCB組成:

配送時間: 4 営業日

場所: 中国

追跡: 4ml

表面技術:硬金付

カテゴリー:SMTPCBA組成

サポートとサービス

私たちの製品技術サポートとSMTPCB組立製品のためのサービスには,以下が含まれます:

- 現地での設置・設置支援

- トラブルシューティングと診断支援

- 電話やメールによる遠隔技術サポート

- 修理・保守サービス

- 製品使用に関する訓練と指導

梱包と輸送:

商品のパッケージ:

SMT PCB組成製品は,敏感な電子部品を静電放電から保護するために,静電防止袋に慎重に梱包されます.荷物 は,輸送 の 間 に 損傷 を 防ぐ ため,十分な 緩衝 材料 を 備えた 頑丈 な 紙箱 に 置か れ ます..

輸送:

信頼性の高い宅配便サービスを利用して 安全かつ間に合う配達を保証します商品は,輸送中に損傷するリスクを最小限にするために,上記のように安全に包装されます..

FAQ:

Q: SMT PCB 組成とは何か?

A: SMT PCBアセンブリは,Surface Mount Technology Printed Circuit Board Assemblyを意味しています.これは自動化機械を使用して電子部品をPCBにマウントするために使用される方法です.

Q: SMT PCB 組み立ての利点は?

A: SMT PCB アセンブリは,透孔アセンブリ方法と比較して,より高いコンポーネント密度,より良い熱性能,より高い信頼性を提供します.

Q: SMT PCB アセンブリを使用してどんな部品を組み立てることができますか?

A: SMT PCB アセンブリは,レジスタ,コンデンサ,統合回路,および他の表面マウントデバイスを含む幅広い部品を組み立てるために使用できます.

Q: SMT PCB アセンブリは小規模生産に適していますか?

A: はい,SMT PCB アセンブリは,低コストで効率的なアセンブリソリューションを提供し,小規模および大規模生産の両方に適しています.

Q: SMT PCB アセンブリは,特定のプロジェクト要件に合わせてカスタマイズできますか?

A: はい,SMT PCB アセンブリは,コンポーネント選択,レイアウトデザイン,生産量を含む特定のプロジェクト要件を満たすためにカスタマイズできます.
