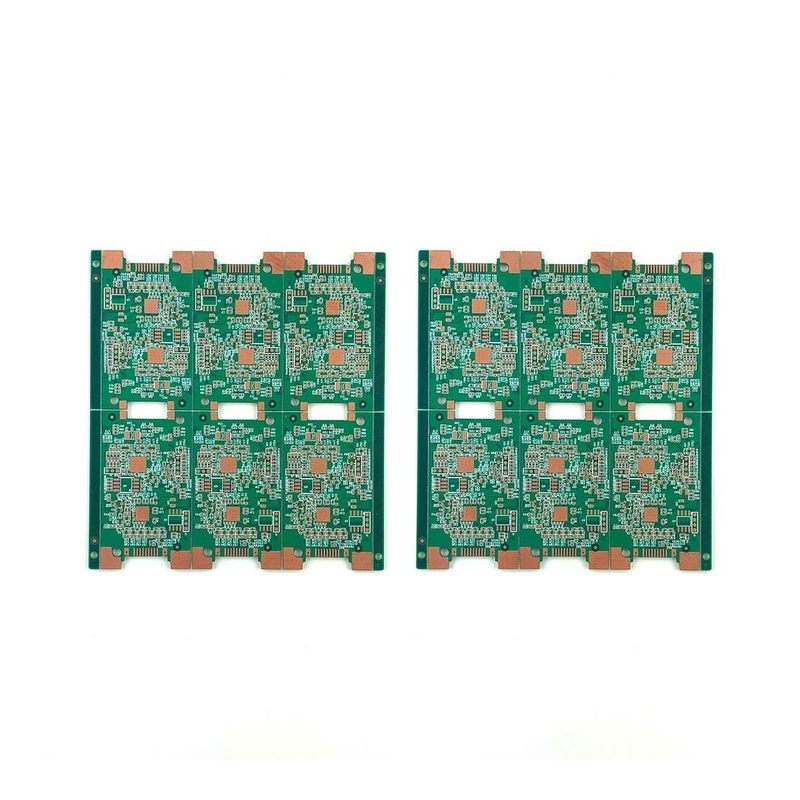

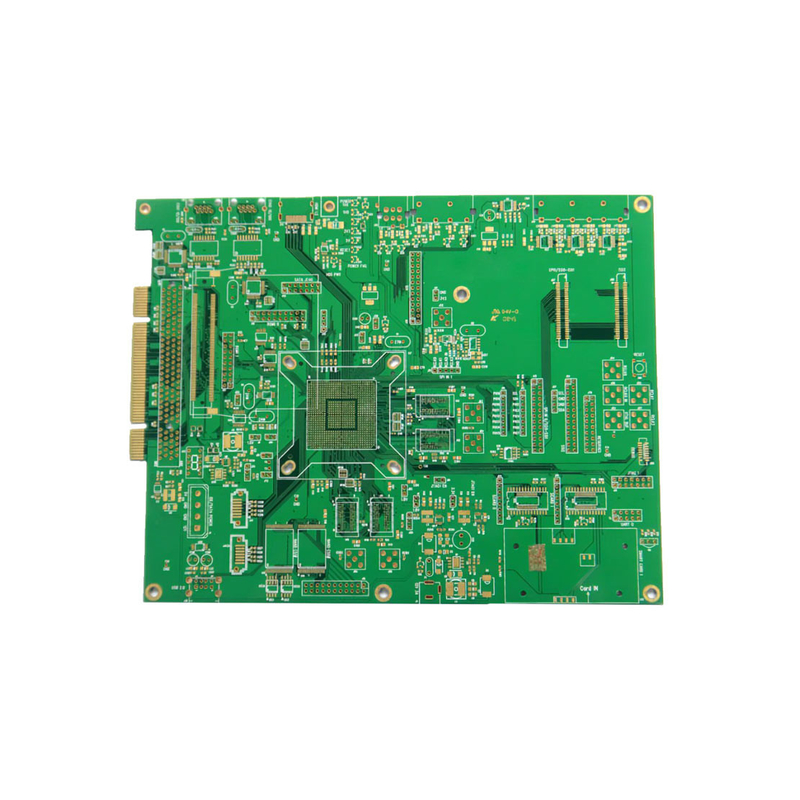

経済的なPCボード製造PCB製造 印刷回路板 リードメーカー
PCB構造:
印刷回路板 (PCB) の構造は,次の3つのタイプに分けることができます.
単層PCB: 円盤 の 一面 に だけ 銅 紙 の 導体 が あり,もう 一面 に は 銅 紙 の 導体 が 全く ない.初期 の 電子 製品 の 回路 は シンプル で,接続と伝導に必要なのは片側だけでした部品は銅製の薄膜なしで 反対側に置くことができます
二重層PCB:回路板の両側には銅製ホイール電導体があり,前面 (上層) と後ろ (下層) の経路はバイアスを通して互いに接続できます.両側が配線できるので複合回路を備えた製品に適している. 設計では,部品を正面に配置する.そして背面は部分足の溶接表面です.
多層PCB: 多層PCBは,複数のエッチされた双面板からでき,板の間に隔熱層 (Prepreg) が積み重なっています.銅製の薄膜が最外層の両側に敷き詰められ,一緒に圧縮されます.複数の双面ラミネートが使用されているため,層数は通常偶数である.内部に圧迫される銅ホイル層は伝導層,信号層,電源層または地層多層ボードは理論的には50層以上に達しますが,実用的なアプリケーション表面は現在約30層です.
複数の種類のPCB
硬いPCB: この 板 は 折りたたみ さ れ て も 歪み さ れ て も 容易 に 折れ ない 頑丈 な 材料 で 作 られ て い ます.非常に 複雑 で 強力 で,周りに 強力な 回路 が 設置 さ れ て い ます.修理 や メンテナンス の 間 に 操作 する の は 簡単 です.なぜなら,それら は 強固 で,強烈 な 操作 に 耐える こと が でき ます.さらに,ボードに表示された部品は一般的に明瞭であり,信号経路は整理されています.
柔軟な印刷回路板: 名前からわかるように,これらのボードは非常に柔軟で,同じ柔軟な材料で作られています.柔軟なPCBは片面,双面,多層でできます.この 設計 は,小型 や 脆弱 な 機器 の 部品 の 組み立て を 容易 に する柔軟性は,デバイスを軽くしながら多くのスペースを節約するのに役立ちます.これらの印刷PCBは,温度に敏感な動作条件や産業および関連機器に最も適しています.
硬柔性PCB: これは,硬いPCBプロトタイプサービスと柔軟なPCBプロトタイプサービスの組み合わせです.このタイプのPCBプロトタイプサービスは,2つ以上の硬いボードに接続された多層のフレックス回路を使用します.軽量 で コンパクト で 空間 を 節約 する医療や軍事用途に最適です
高周波PCB: このタイプのボードは,500MHz-2GHzの周波数帯の電気機器に使用されます.マイクロ波や通信システムなどのほとんどの周波数敏感なアプリケーションでは,高周波回路ボードを使う.
アルミニウムベースのPCB : 熱調節,高硬さ,低熱膨張のためのアルミニウム支柱があり,LEDや電源などの高電力機器にしばしば使用されます.
プリントPCB プロトタイプ回路板は,デスクトップコンピュータから高級医療機器まで,多くの家電の使用を変化させ,簡素化しました.回路板は,現在どこにでもあります.
PCBプロトタイプサービス能力と技術仕様
違う | ポイント | 能力 |
1 | 層 | 2から68L |
2 | 最大加工サイズ | 600mm*1200mm |
3 | 板の厚さ | 0.2mm-6.5mm |
4 | 銅の厚さ | 0.5オンス-28オンス |
5 | ミニトラス/スペース | 20.0ミリ/2.0ミリ |
6 | 最小完成したアパルチャー | 0. 10mm |
7 | 最大厚さと直径の比率 | 15:1 |
8 | 治療を通して | ブラインド&埋葬 ブラインド&埋葬 ブラインド&埋葬 ブラインド&埋葬 |
9 | 表面仕上げ/処理 | HASL/HASL 鉛のない,化学锡,化学金,浸水金 浸水銀/金,Osp,金塗装 |
10 | 基礎材料 | FR408 FR408HR,PCL-370HR,IT180A,メグトロン6 (パナソニック) ロジャーズ4350 RO4003,RO3003,FR-4のロジャーズ/タコニック/アルロン/ネルコラミネート (FR-4の部分的なRo4350Bハイブリッドラミネートを含む) |
11 | 溶接マスクの色 | 緑 黒 赤 黄色 白 青 紫 マットグリーン マットブラック |
12 | 試験サービス | AOI,X線,飛行探査機,機能テスト,最初の記事テスト |
13 | パーフィリング パンシング | ルーティング,V-CUT,ベーリング |
14 | ボウ&トウィスト | ≤0.5% |
15 | HDIタイプ | 1+n+1,2+n+2,3+n+3 |
16 | 機械用開口の最小数 | 0.1mm |
17 | レーザー・アパルトゥールの最小限 | 0.075mm |
XHTテクノロジー株式会社へようこそ
ワンストップサービスを提供できます
PCB回路板+組み立て
Eテスト
電子部品の購入
PCB組成:SMT,BGA,DIPで入手可能.
PCBA機能テスト
囲い組立て
よくある質問
Q: 優遇値引きはできますか? XHT: もちろん,大手注文では優遇値下げをして,注文を迅速に確認します. |
Q:なぜ私たちを選んだのですか? XHT: プロフェッショナルで経験豊富な研究開発チーム 先進的な生産設備 科学的で合理的なプロセス流程 信頼性があり厳格な品質管理システムです.私たちはすべての製品を出荷前にテストし,すべてが完璧な状態であることを確認します. |
Q:PCBの引数はどのくらいかかりますか? XHT: 通常は12時間から48時間です 内部エンジニアの確認を受けるとすぐに評価します |
Q: 電子回路板 の 印刷 に は ワイヤー ボンド 処理 が 必要 です.電路板 を 製造 する 時 に 何 に 注意 を 払う べき です か. XHT:回路板の製造では,表面処理オプションは主に"ニッケルパラディウムゴールドENEPIG"または"化学金ENIG"です.金の厚さは3μμ5μ5と推奨されますしかし, Au 金線を使用する場合,金厚さは 5μ 以上のものとする. |
Q: 円盤の印刷には鉛のないプロセスが必要である. 円盤の製造時に注意すべきことは何ですか? XHT: 印刷中の鉛のないプロセスは,一般プロセスの温度耐性要求値よりも高く,温度耐性要求値は260°C以上でなければならない.したがって,材料の選択において,TG150以上の基質を使用することが推奨されます.. |
Q: あなたの会社は回路板のテキストを作成するときにシリアル番号を提供できますか? XHT: シリアル番号が提供され,テキストシリアル番号に加えて,QR-CODEも提供され,顧客が問い合わせることができます. |
