ハイライト
正確な制御 メタルコアPCB
,多層金属の中心PCB
,高周波金属コアボード
-
板の厚さ0.2mm-6.0mm
-
最低線幅/間隔0.1mm/0.1mm
-
溶接マスクの色緑色,黒色,白色,青色,赤
-
シルクスクリーン色ホワイト,ブラック,イエロー
-
穴の大きさ0.2mm
-
ダイレクトリ常数2.5-4 だった5
-
ミニ シルクスクリーンブリッジ0.1mm
-
材料金属の中心
-
ミニソールマスクブリッジ0.1mm
-
層数1-4の層
-
動作温度-40°Cへの150°C
-
熱伝導性1.0〜8.0 W/mK
-
銅の厚さ1OZ-6OZ
-
表面塗装HASL、ENIG、OSPの液浸の銀、液浸の錫
-
起源の場所中国
-
ブランド名XHT
-
証明ISO、IATF16949、RoSH
-
モデル番号XHT-メタルコアPCB製造12
-
最小注文数量低moq
-
パッケージの詳細泡袋付きの箱
-
受渡し時間5～8日
-
支払条件T/T,ウェスタンユニオン,マネーグラム
-
供給の能力100000個/日

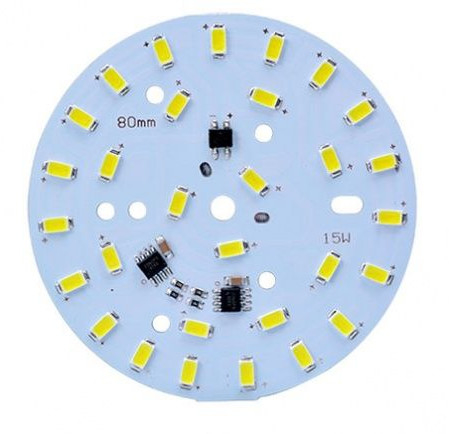

高熱伝導性アルミ素材PCB LED照明用
高熱伝導性アルミ素材PCB LED照明用
高熱伝導性 アルミニウム材料PCB
高熱伝導性のアルミ材料PCBは,電子部品によって発生する熱を効率的に散らすように設計されています.これらのPCBは,ベース材料としてアルミを使用して製造されています.熱伝導性の優れた特性を持つアルミニウムの高熱伝導性は,熱を部品から迅速に移し,過熱を防止し,電子機器の信頼性と長寿を保証します.
これらのアルミ素材PCBは,LED照明,電力電子機器,自動車電子機器,高性能産業機器アルミ素材のPCBの使用は,電子機器の動作温度を低下させ,その性能と信頼性を向上させるのに役立ちます.
製造者は,熱経路,金属コア構造,銅とアルミニウムの直接結合を含むアルミ材料PCBを作成するために,しばしば特殊な製造技術を使用します.これらの技術は,PCBの熱伝導性を最大化し,効率的な熱分散を確保するのに役立ちます.
全体的に,高熱伝導性のアルミニウム材料PCBは,電子機器の熱管理に重要な役割を果たします.熱管理が不可欠な様々な要求の高い用途に適しています.
多層PCB 中国で信頼性の高いメーカー
アルミと銅のコアPCBを含む多くの金属コアPCBを製造しました
当社は一流のPCB製造能力を持ち,高品質で高性能な印刷回路板を顧客に提供しています.私たちは,先進的な生産機器と技術チームを持っています 様々な複雑なPCBのための顧客のニーズを満たすために.
まず第一に 先進的な製造設備があり 工場は最新のPCB生産ラインを備えていますこれらのデバイスは,正確に顧客のPCB設計要件を認識し,製品の品質と安定性を保証することができます.
2つ目に,我々はプロの技術チームを持っています. エンジニアの私たちのチームは,PCB設計と製造に豊富な経験があり,技術サポートの完全な範囲を顧客に提供することができます.PCBの設計段階でも 製造過程でも我々は,製品が最適なパフォーマンスと信頼性を達成できるようにするために,顧客に専門的なアドバイスとソリューションを提供することができます.
さらに,私たちは品質管理にも焦点を当てています.私たちは,すべてのPCBが顧客の要件と基準を満たしていることを保証するために,国際品質管理システム基準を厳格に遵守しています.我々は,先進的なテスト機器と厳格な品質管理プロセスを使用して,製品の品質と安定性を保証するために,各PCBの包括的なテストと検証を行います.
最後に,私たちは様々な複雑なPCBの顧客のニーズを満たすことができます. それは単層,二層,多層PCB,硬い,柔軟な,または硬い柔軟なPCBです.私たちは高品質のカスタマイズされたソリューションを顧客に提供することができます盲目および埋もれたバイアス,制御されたインペデンス,特殊材料など,特別なプロセス要件のためのPCB製造ニーズを満たすこともできます.
簡単に言うと,PCBの製造能力は強固で,高品質で高性能なPCBを顧客に提供することができます.我々は,生産能力を継続的に改善し,顧客により良い製品とサービスを提供するために,より多くの資源とエネルギーを投資し続けます..
下記のようにPCB処理能力を参照してください.
| プロセス | ポイント | 処理能力 | |
| 基本情報 | 生産能力 | 層数 | 1〜30層 |
| 弓と曲がり | 0.75%標準 0.5%先行 | ||
| 完成したPCBの最小サイズ | 10 x 10mm (0.4 x 0.4") | ||
| 完成したPCBの最大サイズ | 530 x 1000mm ((20.9 x 47.24 ") | ||
| ブラインド/埋葬バイアスのマルチプレス | 多重押す サイクル≤3回 | ||
| 完成板の厚さ | 0.3 ~ 7.0mm ((8 ~ 276mil) | ||
| 完成板の厚さの許容量 | +/-10%標準, +/-0.1mm先行 | ||
| 表面仕上げ | HASL,鉛のないHASL,フラッシュゴールド,ENIG,ハードゴールドプレート,OSP,インマージョンチーン,インマージョンシルバー,など | ||
| 選択的な表面塗装 | ENIG+金指,フラッシュゴールド+金指 | ||
| 材料の種類 | FR4,アルミ,CEM,ロジャース,PTFE,ネルコ,ポリアミド/ポリエステルなど | また,要求に応じて材料を購入することができます | |
| 銅製のフィルム | 1/3オンス ~ 10オンス | ||
| プレプレグタイプ | FR4プレプレグ,LD-1080 (HDI) | 1061080,2116,7628 など | |
| 信頼 できる テスト | 皮の強度 | 7.8N/cm | |
| 燃焼可能性 | 94V-0 | ||
| イオン汚染 | ≤1ug/cm2 | ||
| 最低ダイレクトリック厚さ | 0.075mm ((3mil) | ||
| 阻害容量 | +/-10%,minは +/- 7%を制御することができます. | ||
| 内層&外層画像転送 | 機械の能力 | 洗濯機 | 材料の厚さ: 0.11 ~ 3.2mm ((4.33mil ~ 126mil) |
| 材料のサイズ:最小228 x 228mm ((9 x 9") | |||
| ラミネーター,エクスポージャー | 材料の厚さ: 0.11 ~ 6.0mm ((4.33 ~ 236mil) | ||
| 材料のサイズ:最小203 x 203mm ((8 x 8"),最大609.6 x 1200mm ((24 x 30 ") | |||
| エッチングライン | 材料の厚さ: 0.11 ~ 6.0mm ((4.33mil ~ 236mil) | ||
| 材料のサイズ:最小177 x 177mm ((7 x 7") | |||
| 内層処理能力 | 内線幅/間隔を最小限 | 0.075/0.075mm ((3/3ミリ) | |
| 穴の端から導電器までの距離を最小限 | 0.2mm ((8mil) | ||
| 内層の環状環を最小限 | 0.1mm(4mil) | ||
| 内層隔離クリアランス最小 | 0.25ミリ (10ミリ) 標準 0.2ミリ (8ミリ) 先進 | ||
| 板の縁から導電器までの最小距離 | 0.2mm ((8mil) | ||
| 銅粉との間の隙間の最小幅 | 0.127ミリ (~5ミリ) | ||
| 内核の不均衡銅厚さ | H/1オンス 1/2オンス | ||
| 最長 完成銅の厚さ | 10オンス | ||
| 外層処理能力 | 最小の外線幅/間隔 | 0.075/0.075mm ((3/3ミリ) | |
| 穴パッドの最小サイズ | 0.3ミリ (12ミリ) | ||
| 処理能力 | 最大 スロットテントサイズ | 5×3mm (196.8×118ミリ) | |
| 最大テントの穴の大きさ | 4.5mm ((177.2mil) | ||
| テンティング 土地の最小幅 | 0.2mm ((8mil) | ||
| ミニリングリング | 0.1mm(4mil) | ||
| ミニ BGAピッチ | 0.5mm (((20mil) | ||
| AOI | 機械の能力 | Orbotech SK-75 AOI | 材料の厚さ: 0.05 ~ 6.0mm ((2 ~ 236.2mil) |
| 材料サイズ:最大597 ~ 597mm ((23.5 x 23.5 ") | |||
| オルボテック・ベス・マシン | 材料の厚さ: 0.05 ~ 6.0mm ((2 ~ 236.2mil) | ||
| 材料サイズ:最大597 ~ 597mm ((23.5 x 23.5 ") | |||
| 掘削 | 機械の能力 | MT-CNC2600 掘削機 | 材料の厚さ: 0.11 ~ 6.0mm ((4.33 ~ 236mil) |
| 材料のサイズ:最大470 ~ 660mm ((18.5 x 26 ") | |||
| 最小の穴位: 0.2mm ((8mm) | |||
| 処理能力 | ミニマルチヒットドリルビットのサイズ | 0.55ミリ ((21.6ミリ) | |
| 最大の長さ比 (完成板のサイズ VS ドリルのサイズ) | 12:01 | ||
| 穴の位置容量 (CADと比較して) | +/-3ミリ | ||
| カウンターボールの穴 | PTH&NPTH,上角 130°,上径 <6.3mm | ||
| 穴の端から導電器までの距離を最小限 | 0.2mm ((8mil) | ||
| 最大 穴位 サイズ | 6.5mm ((256mil) | ||
| ミニマル・ヒット・スロットサイズ | 0.45mm (7.7mm) | ||
| プレスフィット用の穴の容積 | +/-0.05mm ((+/-2ミリ) | ||
| PTH スロット サイズ 容量 | +/-0.15mm ((+/-6mil) | ||
| NPTH スロットサイズ許容量 | +/-2mm ((+/-78.7ミリ) | ||
| 穴の端から導電線までの最小距離 (盲導線) | 0.23ミリ (9.9ミリ) | ||
| レーザードリルの最小サイズ | 0.1mm ((+/-4mil) | ||
| カウンターシンク穴の角度&直径 | トップ8290120° | ||
| 湿ったプロセス | 機械の能力 | パネル&パターンの塗装ライン | 材料の厚さ: 0.2 ~ 7.0mm ((8 ~ 276mil) |
| 材料のサイズ:最大610 x 762mm ((24 x 30") | |||
| 磨き 磨き | 材料の厚さ: 0.2 ~ 7.0mm ((8 ~ 276mil) | ||
| 材料のサイズ:最低203x203mm ((8"x8") | |||
| デスミアライン | 材料の厚さ: 0.2mm ~ 7.0mm ((8 ~ 276mil) | ||
| 材料のサイズ:最大610 x 762mm ((24 x 30") | |||
| シナ塗装ライン | 材料の厚さ: 0.2 ~ 3.2mm ((8 ~ 126mil) | ||
| 材料のサイズ:最大610 x 762mm ((24 x 30") | |||
| 処理能力 | 穴の壁の銅厚さ | 平均25um ((1ml) 標準 | |
| 完成した銅の厚さ | ≥18um ((0.7ml) | ||
| エッチマーク用の線幅最小 | 0.2mm (((8mil)) | ||
| 内外層の銅の最大重量 | 7オンス | ||
| 異なる銅厚さ | H/1オンス,1/2オンス | ||
| 溶接マスク& シルクスクリーン | 機械の能力 | 洗濯機 | 材料厚さ:0.5 ~ 7.0mm ((20 ~ 276mil) |
| 材料のサイズ:最小228 x 228mm ((9 x 9") | |||
| エクスポージャー | 材料の厚さ: 0.11 ~ 7.0mm ((4.3 ~ 276mil) | ||
| 材料のサイズ:最大 635 x 813mm ((25 x 32 ") | |||
| 機械を開発する | 材料の厚さ: 0.11 ~ 7.0mm ((4.3 ~ 276mil) | ||
| 材料のサイズ:最小101 x 127mm ((4 x 5") | |||
| 色 | 溶接マスクの色 | 緑,マットグリーン,黄色,黒,青,赤,白 | |
| シルクスクリーン色 | ホワイト 黄色 黒 青 | ||
| 溶接マスクの能力 | 溶接マスクを開ける時間 | 0.05mm (((2ミリ) | |
| 最大 サイズによって詰め | 0.65ミリ (25,6ミリ) | ||
| S/M での線カバーの最小幅 | 0.05mm (((2ミリ) | ||
| 溶接マスクの幅を最小限 | 0.2mm ((8mil) 標準,0.17mm ((7mil) 先進 | ||
| 溶接マスクの最小厚さ | 10um ((0.4ml) | ||
| テンティング用溶接マスクの厚さ | 10um ((0.4ml) | ||
| 最小の炭油線幅/距離 | 0.25/0.35mm ((10/14mil) | ||
| 炭素の最小トレーサ | 0.06ミリ (2.5ミリ) | ||
| 炭酸油ラインの痕跡数 | 0.3ミリ (12ミリ) | ||
| カーボンパターンからパッドまでの最小距離 | 0.25ミリ (10ミリ) | ||
| 剥がれるマスクカバーライン/パッドの最小幅 | 0.15mm (((6mil) | ||
| 溶接マスクの橋幅最小 | 0.1mm (((4mil)) | ||
| 溶接マスク 硬さ | 6H | ||
| 剥がれるマスクの能力 | 剥がれるマスクのパターンからパッドまでの最小間隔 | 0.3ミリ (12ミリ) | |
| 剥がれるマスクテントの穴の最大サイズ ((スクリーンプリントによって) | 2ミリ (7.8ミリ) | ||
| 剥がれるマスクテントの穴の最大サイズ ((アルミ印刷によって) | 4.5mm | ||
| 剥がれるマスクの厚さ | 0.2 ~ 0.5mm ((8 ~ 20mil) | ||
| シルクスクリーン能力 | シルクスクリーンラインの最小幅 | 0.11ミリ (4.5ミリ) | |
| シルクスクリーンラインの高さ | 0.58mm (((23mil) | ||
| レジェンドからパッドまでの最小距離 | 0.17mm (((7mil) | ||
| 表面塗装 | 表面の仕上げ能力 | 最大金色の指の長さ | 50mm (((2 ") |
| ENIG | 3 ~ 5um ((0.11 ~ 197mil) ニッケル,0.025 ~ 0.1um ((0.001 ~ 0.004mil) ゴールド | ||
| 金の指 | 3 ~ 5um ((0.11 ~ 197mil) ニッケル,0.25 ~ 1.5um ((0.01 ~ 0.059mil) ゴールド | ||
| HASL | 0.4um ((0.016ml) Sn/Pb | ||
| HASL マシン | 材料の厚さ: 0.6 ~ 4.0mm ((23.6 ~ 157mil) | ||
| 材料のサイズ: 127 x 127mm ~ 508 x 635mm ((5 x 5" ~ 20 x 25") | |||
| ハードゴールド | 1-5u" | ||
| 浸水スチール | 0.8 ~ 1.5um (0.03 ~ 0.059ml) シナ | ||
| 浸水銀 | 0.1 ~ 0.3um ((0.004 ~ 0.012ml) Ag | ||
| OSP | 0.2 ~ 0.5um ((0.008 ~ 0.02ml) | ||
| 電子テスト | 機械の能力 | 飛行探査機 テスト | 材料の厚さ: 0.4 ~ 6.0mm ((15.7 ~ 236mil) |
| 材料のサイズ:最大498 x 597mm (9.6 ~ 23.5") | |||
| 試験台からボードの端までの距離を最小限 | 0.5mm (((20mil) | ||
| 最低導電抵抗 | 5Ω | ||
| 最大隔熱抵抗 | 250mΩ | ||
| 試験電圧の最大 | 500V | ||
| テストパッドの最小サイズ | 0.15mm (((6mm)) | ||
| テストパッドからパッドまでの距離を最小限 | 0.25ミリ (10ミリ) | ||
| 最大 試験電流 | 200mA | ||
| プロファイリング | 機械の能力 | プロファイリングタイプ | NCルーティング,Vカット,スロットタブ,スタンプホール |
| NCルーティングマシン | 材料の厚さ: 0.05 ~ 7.0mm ((2 ~ 276mil) | ||
| 材料のサイズ:最大546 x 648mm ((21.5 x 25.5") | |||
| V切断機 | 材料の厚さ: 0.6 ~ 3.0mm ((23.6 ~ 118mil) | ||
| V切りの最大素材幅: 457mm (((18") | |||
| 処理能力 | 最小のルーティングビットサイズ | 0.6mm ((23.6mil) | |
| 最低の容量 | +/-0.1mm ((+/-4mil) | ||
| V切角型 | 20° 30° 45° 60° | ||
| V切りの角容量 | +/-5° | ||
| V切りの登録許容量 | +/-0.1mm ((+/-4ミリ) | ||
| 金色の指間隔を最小限にする | +/-0.15mm ((+/-6mil) | ||
| 傾き角の許容量 | +/-5° | ||
| 厚さ受容量 | +/-0.127mm ((+/-5ミリ) | ||
| 中半径 | 0.4ミリ ((15.7ミリ) | ||
| 導電から輪郭までの最小距離 | 0.2mm ((8mil) | ||
| コントランスシン/コントローバー深さの許容量 | +/-0.1mm ((+/-4mil) | ||
Q1:あなたは工場か貿易会社ですか?
A: はい,私たちは工場です,私たちは私たちの独自のPCB製造 & 組立工場を持っています.
Q2:どんなPCBファイル形式を生産に受け入れることができますか?
A:Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, GCCAM, ODB+ (TGZ)
Q3:PCBファイルが安全ですか?
A: 私たちはお客様の著作権を尊重し, 文書の許可を得ない限り, 他の誰かのためにPCBを製造しません.このファイルは第三者と共有することもありません.
Q4:PCBファイル/Gbrファイルなし,PCBサンプルだけ,作ってくれますか?
A:はい,PCBをクローンするのに役立ちます.PCBサンプルを送ってください.PCBデザインをクローンして,それを処理することができます.
Q5:チャウアンテのリードタイムは何ですか?
A:サンプル: 1-2 層: 5 ~ 7 作業日 4 ~ 8 層: 12 作業日 大量生産: 1-2 層:7 ~ 15 作業日 4 ~ 8 層:10〜18 営業日 配達時間は最終的な確認量に依存します.
Q6:どんな支払いを受けますか?
A: 送金 (T/T) ウェスタン・ユニオン (Western Union) ペイパール (Paypal) アリ・ペイ
Q7:PCBをどうやって入手する?
A: 小さいパッケージでは,私たちはDHL,UPS,FedExでボードをあなたに送ります. ドアツードアサービス! あなたは自宅でPCBを受け取ります. 300kg以上の重荷の場合,貨物コストを節約するために船または空でPCボードを輸送することができますもちろん,もしあなたが自分の運送業者がいれば,私たちはあなたの荷物を処理するために彼らと連絡することができます.
Q8:あなたの最小注文量はどれですか?
A: MOQ はありません.
