48V 100A 200A Energy Storage Battery Protection Board Lithium Battery Management BMS

48V 100A 200A エネルギー貯蔵電池保護板リチウム電池管理BMS

ハイライト

リチウム電池保護板
,
エネルギー貯蔵電池保護板
,
リチウム電池管理BMS
出力電圧

110V/120V/220V/230V/240V
入力電圧

DC12/DC24V/DC48
出力周波数

50~60Hz
出力型

シングル
溶接マスクの色

Blue.green.red.black.white.etc
起源の場所

中国
ブランド名

XHT
証明

CE,RoHs,UL,FCC,ISO
モデル番号

XHTBMS01
最小注文数量

10
価格

USD70-100/PCS
パッケージの詳細

緑のエネルギー茶色の包装環境に優しい包装
受渡し時間

5~8営業日
支払条件

L/C,T/T
供給の能力

5000

48V 100A 200A エネルギー貯蔵電池保護板リチウム電池管理BMS

Name: 48V 100A 200A エネルギー貯蔵電池保護板 リチウム電池管理BMS
Brand: Huizhou Xinghongtai Electronics Co., Ltd.
SKU: XHTBMS01
Price: 85.00 USD
Availability: InStock

button button

価格を取得接触

製品説明:

この製品は,リチウム電池通信のバックアップ電源に適しており, 16 弦以下で,超電圧,低電圧,超流量充電と放電の過程で SOcの正確な測定とSOHの健康状態の統計を実現します.充電プロセス中に電圧バランスを実現人とコンピュータの相互作用によって,電圧,電流,温度などのアラーム保護パラメータを表示し,設定し,バッテリーのリアルタイムデータと履歴データを保存し,表示します.眠りも覚醒もRS485通信を通じてホストとのデータ通信,上部コンピュータソフトウェアの人間・コンピュータ相互作用によるパラメータの構成とデータモニタリング統合ベースステーション,限界ステーション,直接放電ステーション,Acerステーション,太陽光ベースステーション,マイクログリッドのエネルギー貯蔵基局および他のエネルギー貯蔵アプリケーション.

超電圧,低電圧,高温,低温,短回路,逆充電器接続などスタンバイや充電過程で電圧バランスを取ることができる安全で信頼できる

製品パラメータ

基本構成

基本機能	定数容量	100AH	バランス機能	バランス型	パシブバランス
	弦	15 S	バランス機能	バランス電流	60mA
	定数充電・放電電電流	100A	温度サンプル採取	細胞温度	15チャンネルサンプリング精度±2°C
	充電電流の最大限	10A 20A □		MOS温度	1チャンネルサンプリング精度±2°C
	最大充電電圧	58V		環境温度	1チャンネルサンプリング精度±2°C

コミュニケーション	通信ポート1	RS485_1 バッテリーパックにおける並列接続
コミュニケーション	通信ポート2	RS485_2 ディスプレイ
その他の機能 (YESは内蔵機能です.NOはオプションの機能)	前充電機能	いいえ □ はい
	データ保存	EEPROM (1000個) フラッシュ (10000個以上)
	逆極性保護	いいえ □ はい
	バザー	いいえ □ はい
	LED インジケーター	いいえ □ はい
	乾燥した接触	いいえ □ はい
	弱電流スイッチ	違う YES□
	リセット/睡眠/目覚め	いいえ □ はい
	ディスプレイ	□ 中国語と英語を切り替える
	放出装置 (主電源の副保護装置)	違う YES□
	熱フィルム	否 YES □ 二次保護□
	ギロスコープ	違う YES□
	Bluetooth/GPS について	違う YES□

電気属性

ポイント	ミニ	マックス	タイプ	ユニット
正常稼働電圧	36	60	52	V
正常充電電圧	42	60	54	V
動作温度範囲	-20歳	70	25	°C
動作湿度範囲	10	85	/	%
連続充電電流	/	100	/	A について
連続放電電	/	100	/	A について
放電出力内抵抗	<10			mΩ
通常の電源消費量	<35			mA
静的電力の総消費量	/	170	50	uA

基本パラメータ設定

ポイント	設定可能しない	パラメータ	デフォルト値	コメント
充電電流制限	はい	充電電流の限界値	10A	正常変数:±1A
充電電流制限	はい	パシブ充電電流制限	モード4: 充電超電流保護 10A の電流制限を開く	充電電流が充電過剰電流保護電流 (1 または 2) を超え,遅延時間に達すると",充電過剰電流保護 (1 または 2) "が起動する.充電MOSをオフにし,電流制限充電を開始します. 充電電流の設定モードを参照してください.
静止状態管理g値	はい	静止電圧値	3.3V	標準変動:±0.05V
静止状態管理g値	はい	休眠の遅延時間	24時間	/
バランス	はい	バランス電圧を起動	3.45V	充電電流が > 1.45A であれば,
	はい	バランスボルトディフェリエンシャルを開始	20mV	開始電圧と両方とも開口圧差を満たしている.
	はい	バランス電流	/	正常変数:40-100mA
完全充電設定	はい	常電圧	52.2V±0.5V	常電圧で充電する場合,総電圧が常電圧値よりも高く,電流が常電源値よりも小さい場合,バッテリーの容量が満杯だと考え,充電MOSFETは切断されます..
完全充電設定	はい	常流	1.5A±0.5A
容量設定	はい	定数容量	100Ah	/
容量設定	はい	残り容量	70Ah	/

保護パラメータの構成 1

ポイント	デフォルト状態	設定可能か否か	パラメータ	デフォルト値	コメント
セル超電圧保護	オン	はい	保護電圧	3.85V	標準変動:±0.05V
			保護遅延時間	1000mS	普通の変動:500~3000mS
			保護復元電圧	3.34V	標準変動:±0.05V
細胞の低電圧保護	オン	はい	保護電圧	2.50V	標準変動:±0.05V
			保護の遅延	1000mS	普通の変動:500~3000mS
			保護復元電圧	3.0V	標準変動:±0.05V
総電圧過電防止	オン	はい	保護電圧	55.5V	標準変動:±0.5V
			保護遅延時間	1000mS	普通の変動:500~3000mS
			保護復元電圧	51.0V	標準変動:±0.5V
総低電圧保護	オン	はい	保護電圧	40.5V	標準変動:±0.5V
			保護の遅延	1000mS	普通の変動:500~3000mS
			保護復元電圧	45.0V	標準変動:±0.5V
ショート回路保護	オン	はい	短回路保護電流	310A	正常変数:310±10A
	オン	/	保護条件	負荷短回路	/
	オン	はい	短回路保護の遅延時間	≤500us	/
	オン	/	短路保護の回復状態	充電または手動復元	/
環境温度保護	オン	はい	超温保護	65 °C	通常変動:±2°C
			保護回復	60 °C	通常変動:±2°C
			保護の遅延	4000mS	正常変数: 3500〜4500mS
			温度保護下で	-20 °C	通常変動:±2°C
			保護回復	-10 °C	通常変動:±2°C
			保護の遅延	4000mS	正常変数: 3500〜4500mS

保護パラメータ構成 2

ポイント	デフォルト状態	設定可能か否か	パラメータ	デフォルト値	コメント
超電流保護	オン	はい	超電流の保護電流1	60A	正常変動:±2A
	オン	はい	超電流保護の充電の遅延時間 1	4000mS	普通の変動:2000~6000mS
	オン	はい	充電超電流保護電流 2	120A	正常変動:±3A
	オン	はい	超電流保護の充電の遅延時間 2	1000mS	普通の変動:500~3000mS
	オン	はい	放電過剰電流保護電流 1	105A	正常変動:±2A
	オン	はい	放電の遅延時間超電流保護 1	1000mS	普通の変動:500~3000mS
	オン	はい	放電過電保護電流 2	120A	正常変動:±3A
	オン	はい	放電の遅延時間超電流保護 2	500mS	標準変動:100~1500mS
セル温度保護	オン	はい	温度保護の充電	55 °C	通常変動:±2°C
	オン	はい	温度保護の復元を充電する	50 °C	通常変動:±2°C
	オン	はい	温度保護の遅延の充電	4000mS	通常の変動:3500〜4500mS
	オン	はい	温度保護上の放出	60 °C	通常変動:±2°C
	オン	はい	温度保護の復元上での放出	55°C	通常変動:±2°C
	オン	はい	温度保護の遅延による放出	4000mS	通常の変動:3500〜4500mS
	オン	はい	温度保護下での充電	0 °C	通常変動:±2°C
	オン	はい	温度保護による回収下での充電	3 °C	通常変動:±2°C
	オン	はい	温度保護下での充電遅延	4000mS	通常の変動:3500〜4500mS
	オン	はい	温度保護下での放出	-20 °C	通常変動:±2°C
	オン	はい	温度保護下での放出回復	-15°C	通常変動:±2°C
	オン	はい	温度保護下での放出リレー	4000mS	通常の変動:3500〜4500mS
MOS 温度保護以上	オン	はい	MOS 超温保護	105 °C	通常変動:±2°C
			MOS オーバー温度オフ	95 °C	通常変動:±2°C
			MOS オーバー温度遅延	1000 ms	標準変動:500~3000mS

応用:

XHT-PCBA-9は,製品の高品質と信頼性を保証するISO,IATF16949およびRoSHなどの様々な認証を取得しています.それは中国で製造され,低MOQを持っています.中小企業にとって優れた選択肢です.

この製品は,最高品質と効率の基準を満たすEMS印刷回路板の完全な組み立てサービスを提供します.太陽光発電システムを含む産業用制御装置や自動車用電子機器

XHT-PCBA-9は製品重量はわずか1kgで軽量で操作が簡単です 50Hz / 60Hzの出力周波数と 1-2週間の配達時間があります迅速なターンアウトタイムを求める企業にとって迅速で信頼性の高い選択肢になります.

XHT-PCBA-9は,製品が完璧な状態で目的地に到着することを保証する,泡袋のパッケージ付きの紙箱に提供されています. 支払い条件は柔軟で,T / T,ウェスタンユニオン,そしてMoneyGramは受け入れられています企業に製品を購入しやすくする.

結論として,XHT-PCBA-9は高品質の EMS PCB 組立製品を探している企業にとって優れた選択です. 認証,低MOQ,迅速な配達時間,柔軟な支払い条件により,これは様々な用途で信頼性と効率性の高いオプションです.

サポートとサービス

私たちのEMS PCBアセンブリ製品は,最適なパフォーマンスと信頼性を保証するための包括的な技術サポートとサービスが付属しています.私たちの専門家のチームは,設置に援助を提供するために利用可能です製品に欠陥や不具合がある場合の修理と交換サービスも提供します. さらに,最新の技術と機能で製品を最新に保つために定期的なソフトウェア更新とアップグレードを提供します.私たちの目標は,お客様が EMS PCB 組み立て製品でシームレスな体験を確実にし,投資収益を最大化することです.

梱包と輸送:

商品のパッケージ:

EMS PCB組成製品は,安全に抗静的袋に包装され,保護用泡入りの頑丈な紙箱に入れます.

輸送:

EMS PCB 組み立て製品については,世界中に送料を提供しています. 送料オプションには,標準,急送,および急送が含まれます.チェックアウトプロセス中に顧客は,彼らの好みの配送方法を選択することができます.

すべての出荷が追跡され商品が出荷されたら追跡番号が顧客に送られます送料は,チェックアウト時に目的地と選択された送料方法に基づいて計算されます..

FAQ:

Q1:どんなサービスですか?

XHT:PCB設計,ソフトウェア開発,PCBアセンブリ,エンコーズ設計,模具製造,プラスチック注射,完成品アセンブリ,機能テストを含むターンキーソリューションを提供しています.

Q2: あなたのPCB/PCBAサービスの主な製品は何ですか?

XHT: 私たちのPCB/PCBAサービスは主に産業制御,家電メインボード,自動車電子機器,消費者電子機器,医療機器,銀行機器を含む産業向けですスマートホームなど.

Q3:XHTは工場か貿易会社ですか?

XHT: XHTは,ターンキーPCB組立と電子機器製造サービスを提供するために20年の経験のあるプロ契約メーカーです.

Q4:生産中に品質を検査できますか?

XHT: はい,私たちは,何も隠すことなく,すべての生産プロセスについてオープンで透明です.顧客は,私たちの生産プロセスを検査し,自宅でチェックを歓迎します.

Q5: 私たちのデザインを第三者に見せてはいけない情報をどのように確保できますか?

XHT: 私たちは,顧客側での現地法による NDA 効果に署名し,顧客データを高度な機密レベルに保ちると約束します.

Q6:あなたから引上げを得るために必要なファイルは何ですか?

XHT: OEM PCBA プロジェクトでは,Gerber データ/ファイルと関連する技術要件の表示,およびご利用の場合は特別な要件を提示してください.機能リストを入力してください.エンジニアのチームが作業できるように

Q7: 標準的な配達期間は?

XHT: EXW,FCA,FOB,DDUなどの配送条件は,各オートに基づいて提供されています.

Q8:PCBAの引数はどのくらいかかりますか?

XHT: プロジェクトの複雑さ次第です通常は1〜2週間でエンジニアが評価できます

Q9:最低注文量 (MOQ) の要件はありますか?

XHT: MOQ 要求はありません. 試作品から大量生産まで,あなたのプロジェクトをサポートできます.

予算を節約し,あなたのニーズを満たすソリューションを提供できるように,FAQについてあなたの要求を教えてください.

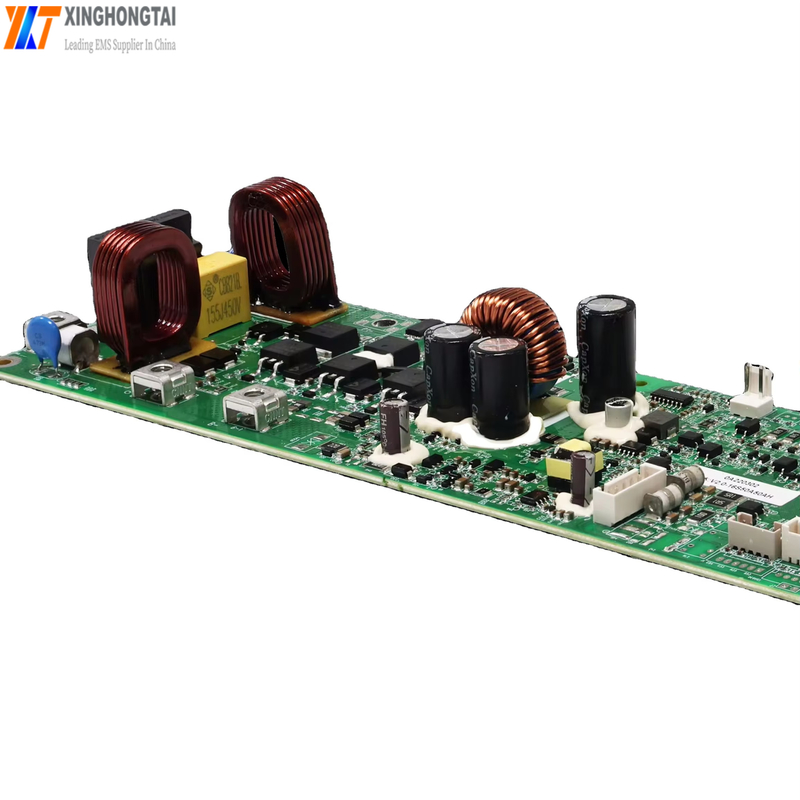

48V 100A 200A エネルギー貯蔵電池保護板リチウム電池管理BMS 0

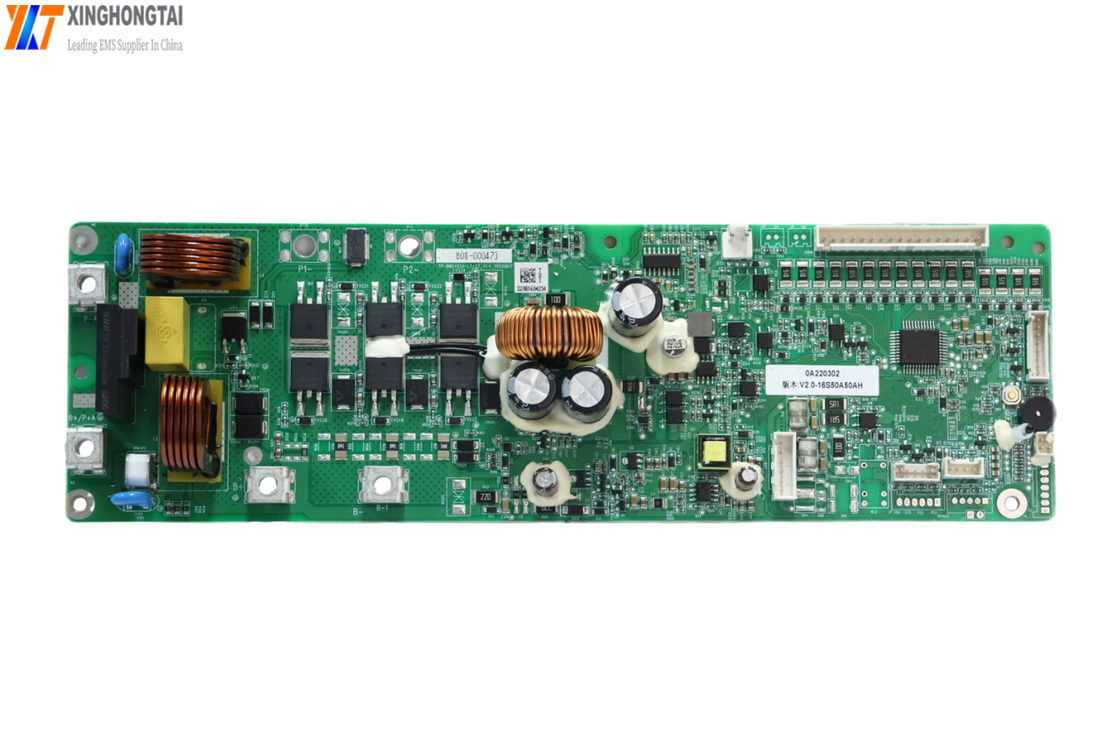

48V 100A 200A エネルギー貯蔵電池保護板リチウム電池管理BMS 2

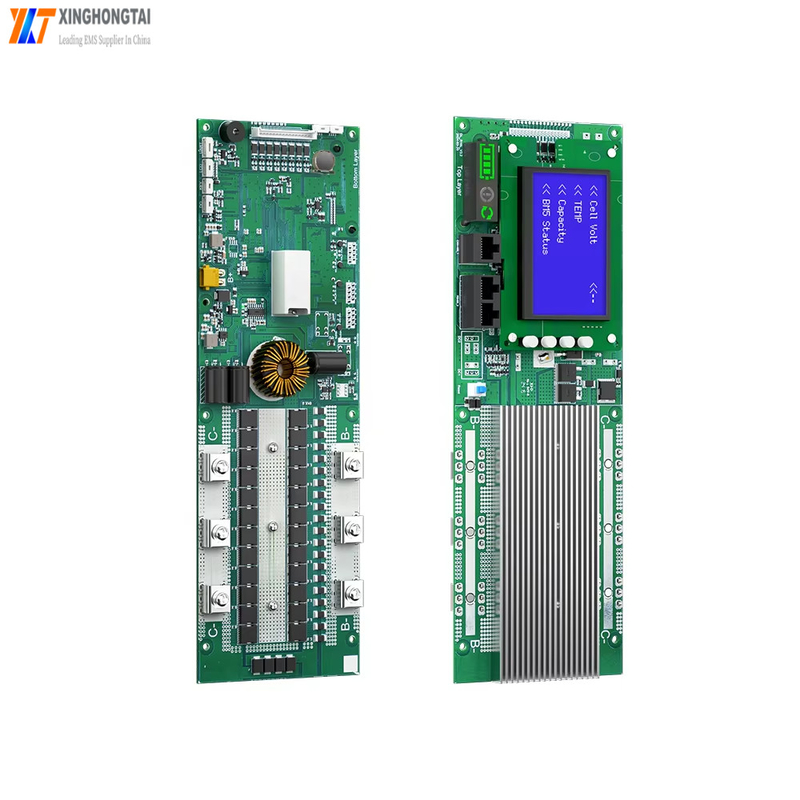

48V 100A 200A エネルギー貯蔵電池保護板リチウム電池管理BMS 3
